Da 2 mm a spessore: tabelle di conversione per dimensioni di fogli, fili, tubi e aghi

Il disegno di un negozio richiede una parete di 2 mm su un tubo d'acciaio piegato. La conferma della fabbrica dice calibro 14. Arriva il materiale, la parete misura 1,9 mm e la distanza del mandrino calcolata per una parete di 2 mm non corrisponde più al tubo sulla macchina. Niente è stato ordinato in modo sbagliato di proposito. Calibro e millimetri semplicemente non descrivono la stessa cosa.

La risposta breve: 2 mm equivalgono a circa 14 di spessore per la lamiera di acciaio, circa 12 di spessore per la lamiera di alluminio, circa 12 AWG per il filo e quasi 14 BWG per la parete del tubo. Ogni numero proviene da un sistema di misura diverso costruito per un materiale diverso. Una volta che sai quale sistema si applica alla tua parte, la conversione richiede pochi secondi invece del primo articolo rifiutato.

Da 2 mm a calibro: tabella di conversione rapida

2 mm equivalgono a 0,0787 pollici o 78,7 mil. La tabella seguente mostra il numero di calibro più vicino nei principali sistemi utilizzati per lamiere, fili e tubi e la distanza di ciascuno dai 2 mm effettivi.

Leggi attentamente l'ultima colonna. Un calibro 14 significa 1.897 mm su lamiera di acciaio al carbonio, 1.984 mm su acciaio inossidabile e 2.108 mm su tubo, quindi un ordine di acquisto che dice che solo calibro 14 lascia più di 0,2 mm aperti all'interpretazione.

Perché Gauge non ha un unico equivalente metrico

Il calibro è un'abitudine di numerazione, non un'unità. Ciascun sistema risale a un mestiere che necessitava di scorciatoie per ordinare il materiale mediante disegno anziché misurazione. Lo stesso numero significa quindi spessori diversi, e il passo tra numeri adiacenti non è costante.

Quattro famiglie coprono quasi ogni cassa da 2 mm:

• Calibro standard statunitense per lamiere e piastre di ferro e acciaio, l'impostazione predefinita per lamiere di acciaio al carbonio nel Nord America.
• Brown e Sharpe, utilizzati per alluminio, ottone e altri fogli non ferrosi.
• AWG e SWG, utilizzati per fili e barre tondi in Nord America e nel Regno Unito.
• Tabelle di misura e fresatura Birmingham Wire Gauge, utilizzate per lo spessore della parete del tubo.

Un convertitore che restituisce un singolo numero per 2 mm è utile solo se sai quale tabella lo ha prodotto.

Lamiera: dove si trovano 2 mm in ciascuna tabella

Per la lamiera di acciaio al carbonio, il calibro 14 è 1.897 mm e il calibro 13 è 2.278 mm, quindi un foglio da 2 mm effettivi cade tra loro e molto più vicino al calibro 14. Quando un disegno richiede un calibro 14 e la fresatrice fornisce 2 mm, entrambi i lati solitamente accettano la sostituzione, ma la parte è circa il 5% più sottile rispetto al callout nominale.

La lamiera inossidabile e quella zincata hanno i propri 14 valori di calibro, 1,984 mm e 1,994 mm, entrambi entro l'1% di 2 mm. L'alluminio è il valore anomalo. Secondo Brown e Sharpe, 2 mm è il più vicino al calibro 12 a 2.052 mm, mentre il calibro 13 a 1.829 mm è leggero all'8,5%. La scelta dell'alluminio calibro 13 per un design da 2 mm rappresenta una modifica del design, non una differenza di arrotondamento.

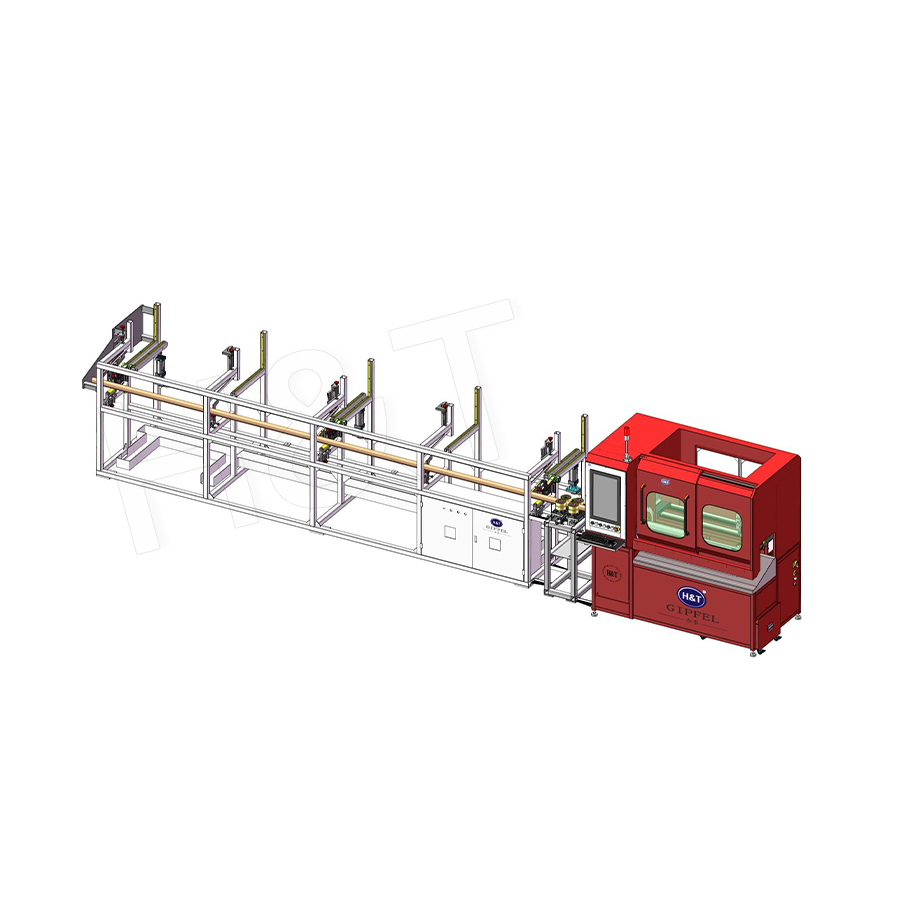

Sistema automatico di taglio e smussatura laser tubi Gipfel Il taglio laser di tubi multiasse completamente automatizzato con mandrini commutabili supporta la lavorazione di tubi ad alta precisione; rilevante quando le differenze di spessore influiscono sulla messa a fuoco, sul gas e sulla qualità dei bordi. Visualizza il prodotto →

Anche il taglio ne risente. La posizione di messa a fuoco, la pressione del gas di assistenza e la velocità di avanzamento vengono impostate dallo spessore misurato e il taglio di un foglio da 1,897 mm con un programma scritto per 2 mm tende a lasciare bava o un bordo più ruvido.

Filo: il diametro di 2 mm non è quadrato di 2 mm

Per il filo tondo pieno, 2 mm equivalgono a 12 AWG in Nord America, dove 12 AWG misura 2,053 mm, e 14 SWG nel Regno Unito, dove 14 SWG misura 2,032 mm. Lo stesso filo porta due numeri di calibro diversi a seconda dello standard dietro il disegno.

Anche l'area e il diametro sono facili da confondere. Il cavo elettrico è dimensionato in base alla sezione trasversale e un conduttore quadrato da 2,0 mm misura circa 1,63 mm di diametro, vicino a 14 AWG. Un filo pieno di 2 mm di diametro, invece, ha una sezione trasversale di 3,14 mm quadrati. Ordinarne uno quando il disegno significava che l'altro ti lascia circa il 23% più sottile in diametro o il 57% più pesante per la stessa lunghezza.

Macchina per piegare tubi e fili CNC serie H&T Piegatrice CNC per tubi in alluminio, tubi in ferro e fili metallici con caricamento automatico e raggio di curvatura regolabile da 10 a 60 mm; utile quando le modifiche al diametro del filo influiscono sulla configurazione. Visualizza il prodotto →

Sulla macchina, il diametro del filo determina la scanalatura del rullo di alimentazione, il raggio di curvatura disponibile dalla matrice e la compensazione del ritorno elastico utilizzata per raggiungere l'angolo finale. Un filo da 1,9 mm in un programma realizzato per 2 mm si rilassa in modo diverso e può spostarsi oltre una tolleranza angolare di 1 grado.

Tubi e tubature: perché 2 mm sono più sicuri di un numero di manometro

Lo spessore delle pareti dei tubi è la causa dei maggiori problemi, poiché non esiste un'unica autorità che lo governa. Alcuni stabilimenti ereditano i numeri dallo spessore della lamiera e altri seguono lo spessore del filo di Birmingham. Sotto BWG, il calibro 14 è 2,108 mm e il calibro 15 è 1,829 mm, quindi tra loro si trova un muro di 2 mm, più vicino al 14 BWG.

Lo spessore della parete controlla più del peso. Il rapporto tra diametro esterno e spessore della parete decide se una piega necessita di un mandrino e quanta ovalizzazione appare sulla tangente. Passando da 2 mm a 1.829 mm, il rapporto aumenta di circa il 9% su un tubo da 25 mm, che spesso rappresenta la differenza tra una curvatura che mantiene la sua forma e una che si appiattisce.

Macchina da taglio di precisione con sega a freddo per barre di metallo Sega a freddo completamente automatica per acciaio tondo, tubi, profili in alluminio e leghe di rame, con alimentazione servo e frese in metallo duro; si adatta a tagli precisi quando lo spessore della parete varia. Visualizza il prodotto →

Taglio anche dei turni. Un set di seghe a freddo per una parete da 2 mm sbava in modo diverso su materiale da 1,8 mm, seguono le stazioni di smussatura e sbavatura a valle. La soluzione migliore per miscelare un tubo da 2 mm nominali con un tubo numerato di calibro è prima di approvare l'attrezzatura. Per la parte di flessione della stessa decisione, cfr come funziona la piegatura CNC .

Altri calibri che soddisfano 2 mm

Altri due sistemi appaiono abbastanza spesso da avere importanza. Il tubo dell'ago medico è numerato in base al diametro esterno secondo ISO 9626, dove 14 G è 2,109 mm e 15 G è 1,829 mm, quindi un tubo dell'ago da 2 mm è chiamato calibro 14. Nella lavorazione di pellicole e fogli, lo spessore è indicato in mil o micron e 2 mm sono 78,7 mil o 2.000 micron. Poiché alcuni fornitori di pellicole trattano il calibro come un millesimo di pollice e altri come un decimillesimo, un numero come il calibro 100 necessita di una definizione scritta prima di effettuare un ordine.

Cosa comporta una differenza di 0,1 mm in officina

Una deviazione di 0,1 mm sembra trascurabile finché non si raggiunge un processo reale. Le solite conseguenze sono prevedibili:

• La rigidità alla flessione diminuisce con il cubo dello spessore, quindi una parete più sottile del 5% perde circa il 15% della sua resistenza all'appiattimento.
• Matrici di serraggio, pinze e rulli di alimentazione dimensionati per 2 mm possono scivolare o segnare una superficie di 1,9 mm, soprattutto su acciaio inossidabile.
• Il ritorno elastico si sposta di una frazione di grado, accumulandosi lungo una parte a più pieghe.
• La qualità del taglio laser, l'altezza della bava di sega e l'aspetto dello smusso seguono la parete misurata, non quella nominale.
• Peso e costo dipendono direttamente dallo spessore, quindi un foglio più sottile del 5% significa circa il 5% in meno di materiale pagato.

Il rischio silenzioso è l’acquisto. Tre stabilimenti che utilizzano il calibro 14 possono fornire 1,87 mm, 1,90 mm e 1,95 mm, tutti entro la propria tolleranza commerciale. Se il disegno indica solo indicatore, il negozio eredita la variazione. Dichiarare lo spessore in millimetri con una fascia esplicita rimuove l'argomento.

Come convertire 2 mm in calibro senza indovinare

Una breve lista di controllo mantiene la conversione onesta:

1. Confermare il materiale e la forma: foglio, filo, tubo, ago o pellicola.
2. Identificare lo standard dietro il disegno: US Standard Gauge, Brown and Sharpe, AWG, SWG o BWG.
3. Convertire il valore del calibro in millimetri prima di confrontarlo con 2 mm.
4. Decidi se il callout è funzionale o nominale e mantieni il valore in millimetri che controlla se è funzionale.
5. Inserire una fascia di tolleranza sull'ordine d'acquisto, ad esempio 2,0 mm più o meno 0,05 mm.
6. Controlla il certificato della cartiera o misura la prima consegna prima di rilasciare il programma di attrezzaggio.

Due minuti di verifica al preventivo sono più economici di un primo articolo che fallisce sullo spessore.

2 mm per calibro si riduce a un'idea: 2 mm è una misura e il calibro è una convenzione di denominazione. La lamiera di acciaio ha normalmente uno spessore di 14, la lamiera di alluminio è più vicina allo spessore di 12, il filo è di 12 AWG o 14 SWG ​​e la parete del tubo si trova vicino a 14 BWG. Il numero è affidabile solo quando accanto ad esso sono indicati il ​​materiale e la norma.

Gipfel costruisce apparecchiature per la formatura di tubi e fili in base alle dimensioni misurate anziché alle etichette dei calibri. I programmi di piegatura, taglio, smussatura e formatura delle estremità vengono impostati in base allo spessore e al diametro della parete sul disegno, con controlli FAT e SAT prima della spedizione, quindi un richiamo di 2 mm rimane tale sulla macchina. Se stai lavorando a una conversione su un progetto live, invia i tuoi disegni e le tolleranze delle pareti ai nostri ingegneri e confermeremo come deve essere configurata la macchina.
