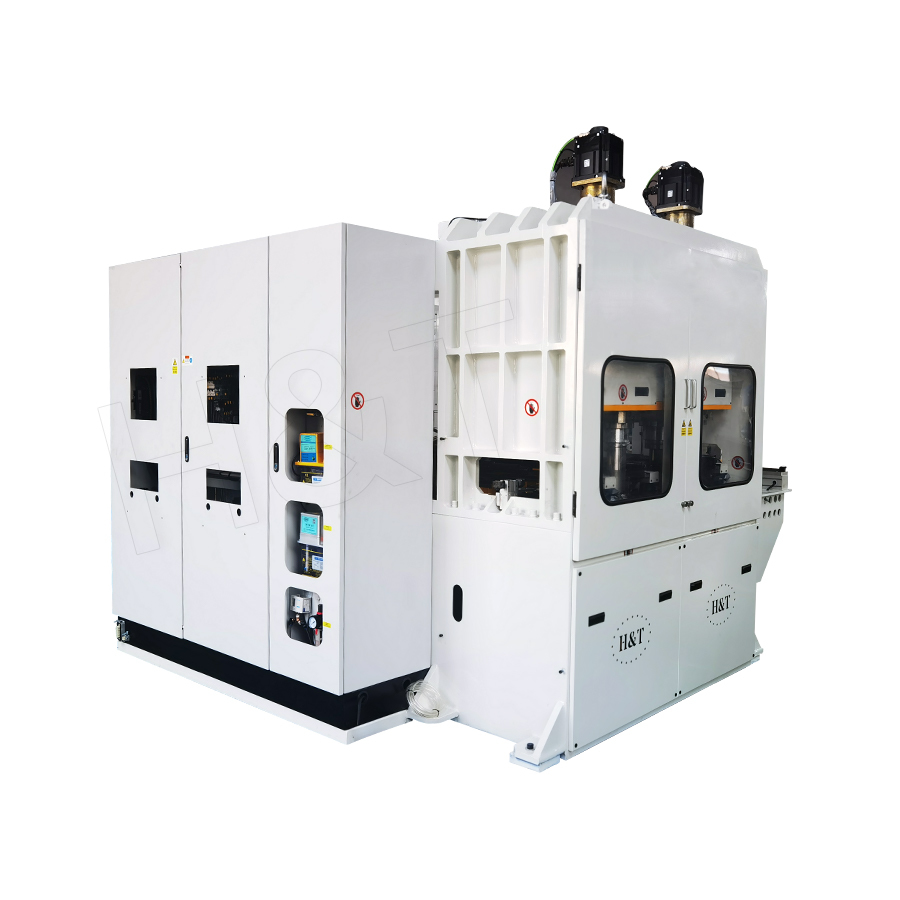

Macchina piegatubi per tubi a stampi continui multistazione è una tecnologia di lavorazione dei tubi controllata da CNC in cui un tubo metallico passa attraverso due o più stazioni di piegatura indipendenti in un unico ciclo di alimentazione, ciascuna stazione dotata della propria matrice di piegatura, rullo di pressione o piastra di pressione. A differenza della piegatura convenzionale a stazione singola, in cui l'operatore deve riposizionare e serrare nuovamente il tubo tra ogni piegatura, l'approccio con stampi continui consente di completare più piegature con angoli e piani diversi in un passaggio ininterrotto attraverso la macchina.
Il risultato è una drastica riduzione del tempo di ciclo, dell'accumulo di errori di bloccaggio e dell'intervento dell'operatore. Un gruppo di tubi automobilistici a 6 curve che richiede 6 setup separati e 5 operazioni di riserraggio su una piegatrice convenzionale a stazione singola può essere completato in a singolo ciclo di alimentazione automatizzato su una macchina per stampi continui multistazione, riducendo il tempo di lavorazione totale del 50–75% e migliorando al tempo stesso la ripetibilità dimensionale in tutte le posizioni di piegatura.
Principio di funzionamento: come collaborano più stazioni
Il funzionamento di una macchina piegatubi a stampi continui multistazione segue una sequenza coordinata in tutte le stazioni, governata da un sistema CNC centrale:
- Alimentazione e bloccaggio automatici: Il tubo viene caricato nel dispositivo di alimentazione automatico della macchina. Le ruote guida fisse e le piastre di pressione regolabili afferrano e centrano il tubo prima che entri nella prima stazione di piegatura, garantendo un allineamento preciso ed eliminando la variazione di posizione nel punto di partenza.
- Piegatura Stazione 1: Mentre il tubo avanza verso la prima posizione di piegatura programmata, il sistema CNC attiva la matrice di piegatura e il rullo di pressione della Stazione 1. Lo stampo ruota fino all'angolo target, controllato da un servomotore, mentre il rullo di pressione mantiene la forza di contatto per evitare il collasso della parete del tubo.
- Alimentazione continua alle stazioni successive: Senza rilasciare il tubo, il dispositivo di alimentazione lo fa avanzare alla Stazione 2 (e alle ulteriori stazioni, se previste). Ciascuna stazione esegue l'angolo di piegatura, il raggio e l'orientamento del piano programmati in modo indipendente e in sequenza, il tutto all'interno dello stesso ciclo di avanzamento ininterrotto.
- Formatura a doppio strato (opzionale): Nelle configurazioni avanzate, uno stampo a doppio strato consente di formare due pieghe simultaneamente in un'unica stazione, una sullo strato superiore e una sullo strato inferiore, comprimendo ulteriormente il numero di fasi di alimentazione richieste per geometrie complesse.
- Scarico automatico: Dopo che la stazione finale ha completato la sua piega, il gruppo di tubi finito viene automaticamente scaricato dalla macchina. Il tubo successivo può iniziare immediatamente l'alimentazione, mantenendo una produttività continua.
Vantaggi principali rispetto alla piegatura a stazione singola
| Fattore di prestazione | Stampi continui multistazione | Stazione singola convenzionale |
|---|---|---|
| Tempo ciclo (tubo a 6 curve) | Ciclo di alimentazione singolo | 6 operazioni separate |
| Operazioni di ri-serraggio | 0 | 5 (per parte a 6 pieghe) |
| Accumulo di errori dimensionali | Minimo | Composti con ogni nuovo serraggio |
| Manodopera dell'operatore per parte | Basso (solo monitoraggio) | Alto (riposizionamento di ogni curva) |
| Produttività (parti/turno) | 3–5 volte più alto | Linea di base |
| Rischio di marcatura superficiale | Basso (nessun bloccaggio ripetuto) | Superiore (impressioni multiple del morsetto) |
Tecnologia CNC e servoazionamento
La precisione e la ripetibilità della piegatura con stampi continui multistazione dipendono interamente dalla qualità del CNC e del sistema di servoazionamento che coordina tutte le stazioni contemporaneamente:
- Servoazionamenti indipendenti per stazione: Ciascuna matrice di piegatura è azionata dal proprio servomotore con feedback dell'encoder, consentendo alle singole stazioni di funzionare a coppie e velocità diverse mentre il sistema CNC sincronizza i tempi all'interno del ciclo di alimentazione. Ripetibilità dell'angolo di piegatura di ±0,1°–±0,2° è realizzabile su tutte le stazioni contemporaneamente.
- Sincronizzazione dell'asse di avanzamento: Il carrello di alimentazione del tubo è servocontrollato e sincronizzato con tutti gli assi della stazione di piegatura tramite il controller CNC centrale, garantendo che il tubo arrivi alla linea centrale dello stampo di ciascuna stazione con una precisione di posizionamento di ±0,3 mm .
- Compensazione automatica del ritorno elastico: Il sistema CNC memorizza i coefficienti di ritorno elastico specifici del materiale per ciascuna stazione in modo indipendente, tenendo conto del fatto che il comportamento del ritorno elastico nella Stazione 3 può differire da quello nella Stazione 1 a causa della deformazione accumulata del tubo a monte.
- Memorizzazione e richiamo del programma: I programmi complessi multi-piega possono essere memorizzati e richiamati istantaneamente. La commutazione tra i codici articolo viene completata di seguito 10-15 minuti tramite immissione di parametri, senza riattrezzamento meccanico di tutte le stazioni.
Materiali e specifiche dei tubi
Macchine a stampi continui multistazione sono progettati per gestire un'ampia gamma di materiali per tubi metallici, con utensili e parametri di processo adattati alle caratteristiche di formatura di ciascun materiale:
- Acciaio inossidabile (304, 316L): L'elevato tasso di incrudimento richiede un'attenta compensazione del ritorno elastico in ciascuna stazione. Le superfici degli utensili sono lucidate o rivestite in PVD per evitare grippaggi sulla superficie esterna del tubo durante il bloccaggio multistazione.
- Rame e leghe di rame: L'eccellente duttilità consente sequenze di piegatura multiraggio strette. Ampiamente utilizzato per gruppi di batterie di refrigerazione e HVAC che richiedono più curve di ritorno con un ingombro compatto.
- Leghe di alluminio (6061, 6063): Condizione ricotta preferita per sequenze multi-piega per evitare fessurazioni tra le stazioni. L'invecchiamento artificiale post-flessione può ripristinare le proprietà meccaniche del T6.
- Acciaio al carbonio e acciaio HSLA: Standard per applicazioni automobilistiche e industriali. Forze di formatura più elevate richiedono telai delle stazioni più pesanti e servoazionamenti più grandi.
Intervalli tipici di capacità della macchina: diametro esterno dei tubi da Da Ø6mm a Ø76mm , spessori delle pareti da 0,5 mm a 6 mm, con da 2 a 12 stazioni di piegatura a seconda della configurazione della macchina e della complessità del pezzo.
Applicazioni industriali
Sistemi di frenatura, alimentazione e raffreddamento per autoveicoli
I gruppi di tubi automobilistici multipiega (linee dei freni, rotaie del carburante, circuiti di raffreddamento della trasmissione e linee del refrigerante dell'aria condizionata) sono applicazioni ideali per la piegatura di stampi continui multistazione. Richiede un tipico assemblaggio della linea del freno 8-14 curve su più piani; il completamento di questi in un unico passaggio della macchina elimina l'errore di impilamento che si verifica quando si riposiziona il tubo 13 volte separate su una macchina a stazione singola.
Linee idrauliche aeronautiche e aerospaziali
Le linee idrauliche e del carburante degli aerei vengono instradate attraverso spazi ristretti con complessi percorsi 3D che richiedono una precisa piegatura multiraggio. Le macchine multistazione con piani di piega programmabili da CNC consentono la produzione di queste geometrie complesse con la tracciabilità dimensionale richiesta dalla certificazione AS9100: i parametri effettivi di ciascuna piega vengono registrati automaticamente rispetto al numero di serie della parte.
Componenti di oleodotti e gasdotti
I tubi di strumentazione, le linee di controllo idraulico e i gruppi di tubazioni di processo negli impianti di petrolio e gas richiedono complesse geometrie multi-curvatura instradate attorno a ostruzioni strutturali. La qualità di piegatura senza pieghe ottenuta con l'approccio di bloccaggio continuo, senza rilascio intermedio della tensione del tubo, è fondamentale per l'integrità del servizio ad alta pressione.
Mobili e carpenteria metallica decorativa
I telai delle sedie, le basi dei tavoli, gli espositori e le ringhiere architettoniche che richiedono più piegature in un singolo componente tubolare vengono prodotti in modo efficiente su macchine multistazione. L'assenza di segni di serraggio sulla superficie del tubo è particolarmente importante per le applicazioni decorative in cui è visibile la qualità della finitura superficiale.
Domande comuni sulla piegatrice per tubi a stampi continui multistazione
Quante stazioni di piegatura vengono generalmente utilizzate e cosa determina questo numero?
La maggior parte delle macchine di produzione sono configurate con 2–8 stazioni , sebbene le macchine specializzate per pezzi ad alta complessità possano averne 12 o più. Il numero di stazioni è determinato dal numero massimo di pieghe in una singola parte, dalla lunghezza minima della tangente diritta tra le curve successive (che determina la spaziatura delle stazioni) e dall'ingombro disponibile della macchina. Per le parti in cui le pieghe successive sono molto ravvicinate, la tecnologia dello stampo a doppio strato in un'unica stazione può sostituire l'aggiunta di una stazione fisica.
È possibile ottenere raggi di curvatura diversi in stazioni diverse?
SÌ. Ogni stazione è dotata di una propria matrice di piegatura indipendente, quindi ogni stazione può avere un raggio di curvatura diverso. Ciò consente con un singolo passaggio della macchina di produrre parti con più raggi diversi, ad esempio una curva a U a raggio stretto nella Stazione 1 (R/D = 1,5) e una curva a curva più delicata nella Stazione 3 (R/D = 4,0), senza alcun cambio di attrezzatura o riposizionamento del tubo.
Qual è la distanza retta-tangente minima richiesta tra due pieghe successive?
La tangente diritta minima tra le pieghe lavorate nelle stazioni adiacenti è determinata dallo spazio fisico richiesto tra la matrice della stazione a valle e il braccio di piegatura della stazione a monte alla massima estensione. Per la maggior parte delle configurazioni, questo minimo è approssimativamente 1,5–2× il diametro esterno del tubo . Per le parti con distanze tra le pieghe più brevi, sono necessarie matrici a doppio strato o configurazioni di stazioni sovrapposte appositamente progettate.
Come viene gestito il cambio degli utensili su tutte le stazioni contemporaneamente?
I sistemi di utensili a cambio rapido, in cui tutti i componenti dello stampo sono montati su supporti standardizzati con meccanismi di bloccaggio indicizzati, consentono a un tecnico esperto di installazione di cambiare utensili su tutte le stazioni in 30–90 minuti a seconda del numero di stazioni e della complessità della nuova geometria del pezzo. Il richiamo della ricetta CNC imposta automaticamente tutti i parametri di piega programmati dopo il cambio degli utensili, riducendo al minimo gli scarti della piega di prova durante l'impostazione.
