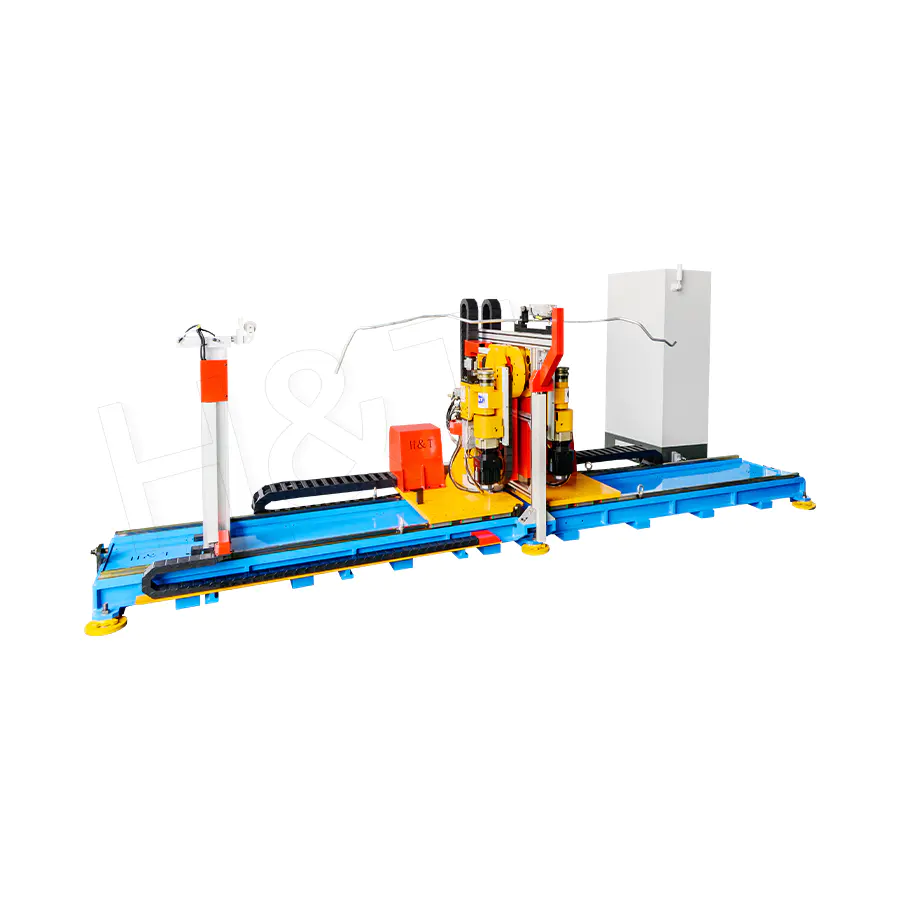

Macchina curvatubi CNC si riferisce al processo di utilizzo della tecnologia di controllo numerico computerizzato (CNC) per piegare con precisione tubi e tubi metallici in angoli, raggi e forme geometriche multipiano predefiniti. Una macchina piegatubi CNC integra un sistema di servoazionamento completo con strutture meccaniche di precisione, tra cui matrici di piegatura, matrici di bloccaggio, matrici di pressione, mandrini e matrici raschianti, il tutto coordinato in tempo reale dal controller CNC per eseguire sequenze di piegatura complesse in modo automatico e ripetibile.
Le piegatubi CNC sono indispensabili nelle moderne linee di produzione automatizzate nei settori dei componenti automobilistici, della costruzione navale, delle condutture energetiche, dell'aerospaziale e degli strumenti di precisione. La loro capacità di eseguire programmi di piegatura 3D complessi e multiraggio da un'unica configurazione, senza riposizionamento manuale, li rende la tecnologia preferita ovunque la geometria del tubo, la produttività e la coerenza della qualità siano fondamentali.
Come funziona la macchina piegatubi per tubi CNC
Il Macchina curvatubi CNC il processo è governato da una sequenza coordinata di assi servocontrollati. Per un tipico single-head Macchina piegatubi per tubi CNC , gli assi controllati includono:
- Asse Y (avanzamento carrello): Fa avanzare il tubo nella posizione di piegatura programmata lungo l'asse longitudinale del tubo.
- Asse B (rotazione del tubo): Ruota il tubo nell'orientamento angolare corretto prima di ogni piegatura, consentendo sequenze di piegatura 3D multipiano, una caratteristica fondamentale per macchine curvatubi manipolazione di parti complesse.
- Asse C (angolo di piega): Guida il braccio di piegatura e la matrice attraverso l'angolo di piegatura target, con compensazione automatica del ritorno elastico della piegatura eccessiva applicata dal sistema CNC.
- Assi della matrice di pressione e della matrice di bloccaggio: Applicare una forza di bloccaggio controllata e di spinta assiale durante la piegatura per gestire l'assottigliamento delle pareti e prevenire le pieghe, garantendo la qualità per entrambi Macchina piegatubi per tubi CNCs e altre tecnologie di formatura dei tubi.
- Asse del mandrino: Posiziona il mandrino interno per supportare il foro del tubo nel punto di piegatura, prevenendo il collasso su curve a raggio stretto, particolarmente importante in macchine curvatubi per tubi delicati o ad alta pressione.
Il CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3–8 secondi . Un tubo del freno automobilistico a 10 pieghe, ad esempio, è generalmente completato in meno 60 secondi tempo di ciclo totale, dimostrando l'efficienza di Macchina piegatubi per tubi CNCs nella produzione in grandi volumi.
Macchina piegatubi per tubi CNC a stampo singolo o multipiano
Una delle decisioni di configurazione più importanti in Macchina curvatubi CNC è il numero di pile di matrici montate sulla testa di piegatura. Questa scelta ha un impatto diretto sul tempo ciclo per parte, sul costo degli utensili e sulla complessità della parte, indipendentemente dal fatto che l'attrezzatura venga utilizzata come sistema di tubi standard o come sistema più specializzato macchina piegatubi :

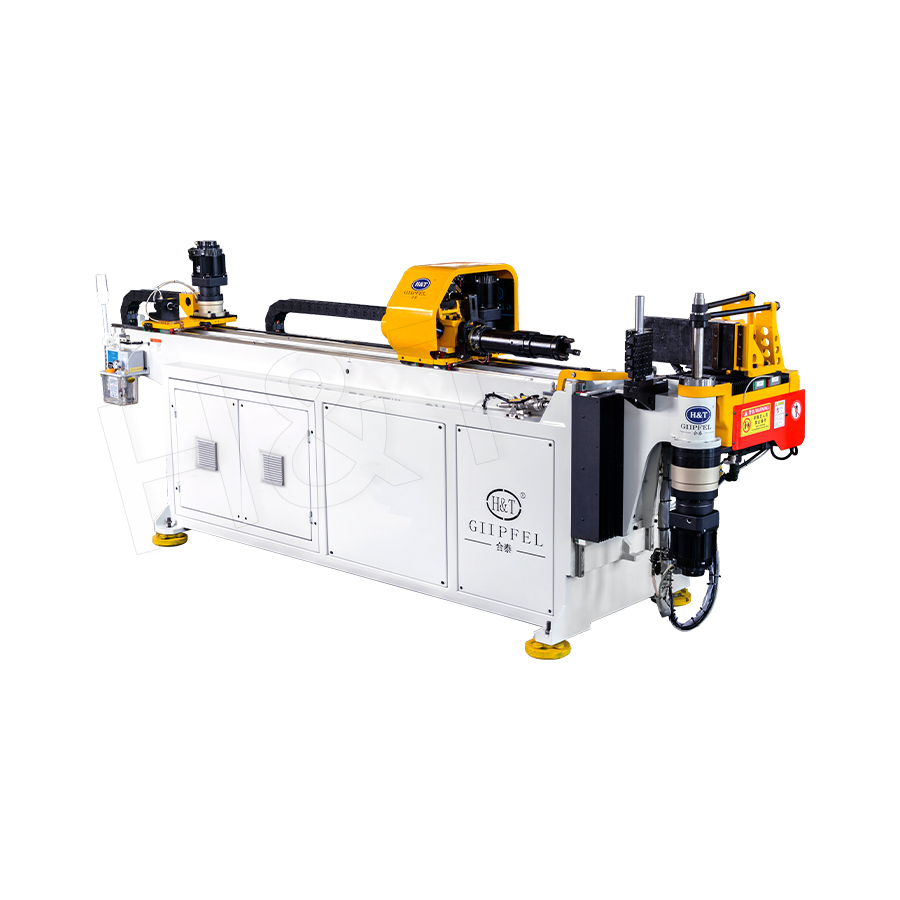

Macchina piegatubi CNC a stampo singolo
Una configurazione a pila singola monta una matrice di piegatura (un raggio) sulla testa di piegatura. Questa è la configurazione standard per le parti in cui tutte le pieghe condividono lo stesso raggio o in cui il volume di produzione non giustifica l'investimento in attrezzature multistack. Le macchine a pila singola offrono i vantaggi di semplicità, minori costi di attrezzaggio e facile manutenzione. Sono ampiamente utilizzati per tubi sottoscocca di automobili, telai di mobili e linee idrauliche generali dove un singolo raggio di curvatura copre tutti i requisiti di produzione, comprese applicazioni come Macchina curvatubi CNC for automotive pipe produzione.
Piegatubi CNC a matrice doppia, tripla e multipiano
Le configurazioni di matrici multi-pila montano due, tre o più matrici con raggio di curvatura diverso su una torretta comune o una testa di piegatura impilata. Il sistema CNC indicizza automaticamente la matrice corretta per ogni piega senza l'intervento dell'operatore. Ciò elimina la necessità di fermare la macchina e cambiare attrezzatura quando una parte richiede piegature di raggi diversi: un vantaggio fondamentale per assemblaggi di tubi complessi, soprattutto quando si maneggiano materiali come l'acciaio inossidabile in Macchina curvatubi CNC for stainless steel pipe applicazioni. I principali vantaggi includono:
- Riduzione del tempo ciclo: L'eliminazione dei cambi manuali degli stampi riduce il tempo totale del ciclo della parte 40–70% su pezzi multiraggio rispetto alle configurazioni sequenziali a pila singola.
- Complessità della parte: Consente la produzione di parti con 2-4 raggi di curvatura diversi in un unico ciclo di programma, come complessi condotti di alimentazione per automobili, collettori di scarico e linee idrauliche aerospaziali.
- Produzione senza operatore: Con tutti i raggi disponibili sulla macchina, è possibile realizzare una produzione completamente automatizzata e non presidiata di parti complesse se combinata con sistemi di caricamento automatico.
| Configurazione | Raggi di piegatura per impostazione | Ideale per | Costo degli utensili |
|---|---|---|---|
| Pila singola | 1 | Parti a raggio singolo, volume elevato | Basso |
| Doppio stack | 2 | Tubi automobilistici, assemblaggi a 2 raggi | Medio |
| Tre pile | 3 | Linee idrauliche/carburante complesse | Medio-High |
| Multiimpilabile (4 ) | 4 o più | Varietà aerospaziali e multiraggio | Alto |
Vantaggi principali della piegatrice per tubi CNC
Precisione e ripetibilità
Il servoazionamento completo elimina il gioco e la deriva idraulica tipici dei sistemi più vecchi. Moderno Piegatubi CNC ottenere la ripetibilità dell'angolo di piegatura di ±0,1° e precisione della lunghezza di alimentazione del carrello di ±0,2 mm —consentire l’accettazione del primo articolo e una produzione stabile senza aggiustamenti a medio termine. Questo livello di coerenza è essenziale per le linee dei freni automobilistiche, dove le tolleranze di allineamento dei raccordi sono misurate in decimi di millimetro.
Compensazione automatica del ritorno elastico
Il CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60–80% quando si cambiano materiali o spessori di parete, una funzionalità comunemente presente in Advanced Piegatubi CNC .
Funzionalità di parti 3D complesse
Gli operatori possono importare la geometria del tubo 3D direttamente dai file CAD (IGES, STEP) nel software di programmazione offline della macchina piegatubi. Il software calcola automaticamente la sequenza di piegatura Y-B-C, controlla le collisioni degli utensili e genera il programma della macchina, eliminando tutti i calcoli manuali dal processo. Parti con un massimo di 20 o più curve su più piani può essere programmato e provato in un solo giorno lavorativo, sfruttando appieno le capacità di un moderno Piegatubi CNC .
Integrazione con linee di produzione automatizzate
Le piegatrici CNC sono progettate per l'integrazione con sistemi di carico/scarico robotizzati, macchine per la formatura delle estremità a valle e stazioni di ispezione basate sulla visione. La comunicazione tramite protocolli industriali standard (EtherCAT, PROFINET) consente alla piegatrice di ricevere ordini di produzione da un MES e riportare i parametri di piegatura effettivi per la tracciabilità, supportando Tracciabilità dei pezzi al 100%. richiesto nelle catene di fornitura automobilistiche Tier-1 e aerospaziali, sia che utilizzino a Piegatubi CNC o a Piegatubi CNC .
Piegatrice per tubi CNC vs. Piegatura NC vs. Piegatura manuale
| Caratteristica | Macchina curvatubi CNC | Piegatura NC | Piegatura manuale |
|---|---|---|---|
| Precisione dell'angolo di piegatura | ±0,1° | ±0,3–0,5° | ±1–3° |
| Piegatura multipiano 3D | Sì (automatico) | Limitato | No |
| Compensazione del ritorno elastico | Automatico | Semiautomatico | Prova manuale |
| Supporto per fustella multi-stack | Sì | Raramente | No |
| Importazione di programmi CAD | Sì (IGES/STEP) | No | No |
| Integrazione dell'automazione | Pieno | Parziale | Nessuno |
Materiali applicabili e specifiche del tubo
Macchina curvatubi CNC le macchine possono lavorare un'ampia gamma di materiali, a condizione che la forza di serraggio, la coppia flettente e gli utensili della macchina siano adeguati alle proprietà del materiale. In molte fabbriche moderne, an macchina piegatubi automatica CNC migliora ulteriormente la coerenza e la produttività tra diversi tipi di materiali:
- Acciaio al carbonio e acciaio bassolegato: Il most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- Acciaio inossidabile (304, 316L): Un ritorno elastico e un tasso di incrudimento più elevati richiedono una maggiore compensazione della piegatura eccessiva e utensili più pesanti. I raggi di curvatura dovrebbero essere almeno 2× diametro esterno del tubo per evitare fessurazioni superficiali.
- Leghe di alluminio (6061, 6063): Richiede la ricottura alla condizione T0 per la piegatura a raggio stretto. Forze di formatura inferiori consentono velocità di piegatura più elevate, riducendo il tempo ciclo 20–30% rispetto all'acciaio dello stesso diametro esterno.
- Rame e ottone: L'eccellente duttilità consente piegature strette (R/D fino a 1,0) senza supporto del mandrino in configurazioni a parete sottile. Ampiamente utilizzato nella piegatura di tubi HVAC e di refrigerazione.
- Titanio: Richiede materiali per utensili specializzati, lubrificazione e velocità di piegatura controllata. Talvolta è necessaria la formatura a caldo a 200–300°C per piegature a raggio stretto sul titanio di grado 9.
Le tipiche macchine piegatrici CNC a testa singola gestiscono i diametri esterni dei tubi Da Ø6 mm a Ø130 mm , con spessori delle pareti da 0,5 mm a 10 mm, a seconda delle dimensioni del telaio della macchina e della capacità di azionamento. Molti acquirenti globali acquistano apparecchiature come Macchina curvatubi CNC soluzioni per bilanciare prestazioni ed efficienza dei costi.
Applicazioni industriali della macchina piegatubi per tubi CNC
Produzione automobilistica
Un tipico veicolo passeggeri contiene 15-40 gruppi di tubi piegati nei sistemi di freni, carburante, raffreddamento della trasmissione, servosterzo e aria condizionata. Linee di macchine piegatubi CNC con matrici multi-stack e formatura delle estremità integrata, spesso configurate come macchina piegatubi automatica CNCs —produrre questi componenti a ritmi di 400–1.200 assemblee per turno con completa tracciabilità dei parametri di formatura.
Aerospaziale e Difesa
Le linee idrauliche degli aerei funzionano fino a 5.000 PSI in intervalli di temperature estreme. La filatura e la piegatura CNC di tubi in titanio e acciaio inossidabile devono soddisfare gli standard di qualità AS9100, assegnando a ciascuna parte un numero di serie univoco collegato al programma di piegatura, all'operatore, al lotto di materiale e al registro di ispezione.
Condotte energetiche e costruzioni navali
Le piattaforme offshore, le navi GNL e gli impianti di processo industriale richiedono curve di tubo di grande diametro nei sistemi di tubazioni ad alta pressione. Le piegatrici CNC per tubi a parete spessa (diametro esterno fino a 168 mm, parete fino a 16 mm) forniscono angoli di piegatura precisi e posizioni dell'asse neutro richiesti per i calcoli delle sollecitazioni delle tubazioni e la conformità ai disegni isometrici, con molti progetti che utilizzano apparecchiature provenienti da Macchina curvatubi CNC produttori.
Domande comuni sulla piegatrice per tubi CNC
Come viene generato un programma per una macchina piegatubi CNC da un modello CAD 3D?
Il 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to meno di 30 minuti per una parte da 10 pieghe utilizzando questo flusso di lavoro.
Cosa causa angoli di piega incoerenti su una piegatrice CNC e come viene corretto?
Il most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
Di quante pile di stampi ho bisogno per la mia applicazione?
Se tutte le pieghe su tutte le parti prodotte dalla macchina condividono lo stesso raggio, è sufficiente una matrice a pila singola. Se le parti richiedono due raggi diversi, una doppia impilatura è la soluzione più economica. Per tre o più raggi o per frequenti cambi di prodotto con molti codici, una configurazione a tre o più stack riduce al minimo i tempi di inattività del cambio e massimizza l'utilizzo della macchina.
Qual è il raggio di curvatura minimo ottenibile con una piegatrice CNC?
Con un mandrino, una matrice raschiante e la piegatura potenziata (compressione assiale del tubo durante la piegatura), piegare i raggi della linea centrale di 1,0–1,5× diametro esterno del tubo sono ottenibili su acciaio al carbonio e rame. L'acciaio inossidabile e l'alluminio richiedono in genere un minimo di 2× diametro esterno per evitare fessurazioni superficiali. Sono possibili raggi più stretti con utensili riscaldati o ricottura intermedia tra le passate di piegatura.
