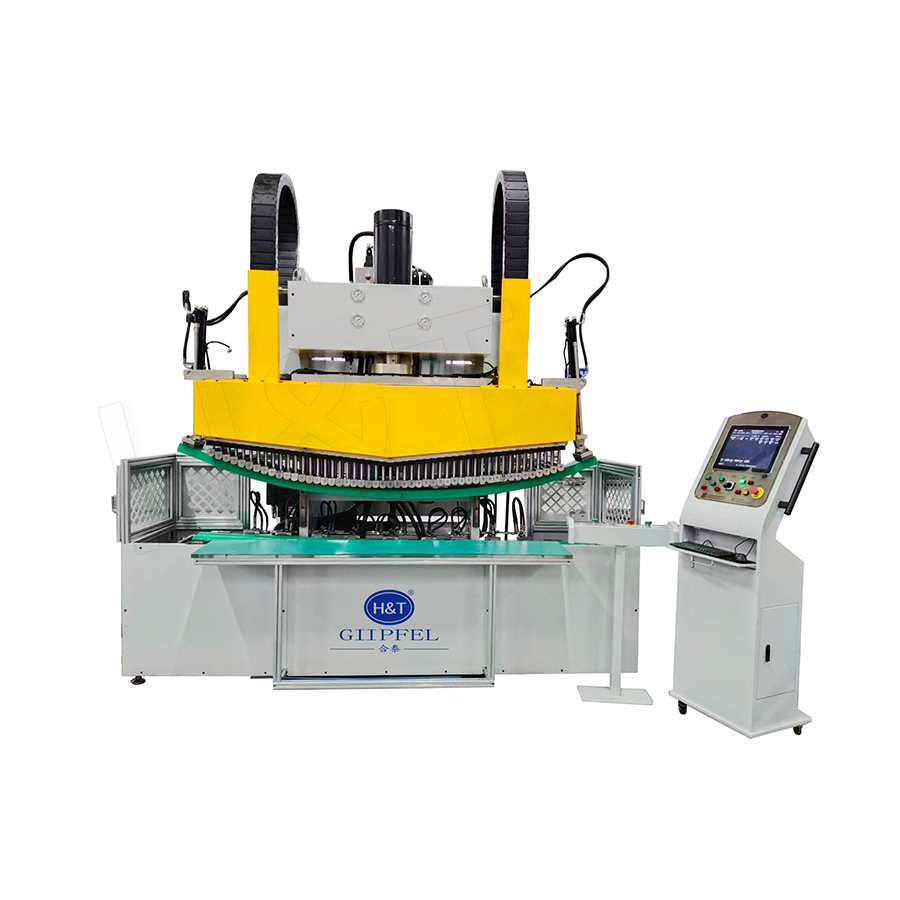

Pressa piegatrice è un processo di formatura dei metalli in cui un pezzo, più comunemente un foglio o una piastra piana, viene posizionato tra due stampi (superiore e inferiore) e sottoposto a una forza controllata da una pressa (nota anche come pressa piegatrice o macchina per stampaggio). La forza applicata provoca la deformazione plastica del materiale nel punto di contatto con gli stampi, producendo una curvatura con un angolo e una geometria definiti. A differenza della piegatura a rullo continua o della piegatura a disegno, la pressa piegatrice crea una piega in un unico punto localizzato lungo il pezzo in lavorazione in ogni corsa della pressa.
Le presse piegatrici variano da semplici presse ad azionamento manuale a sofisticate presse piegatrici idrauliche CNC in grado di farlo piegatura lamiere fino a 12 metri di lunghezza con capacità di forza di flessione che vanno da Da 40 tonnellate a 3.000 tonnellate , a seconda dell'applicazione. Sono una pietra angolare della fabbricazione della lamiera in tutti i settori, tra cui la costruzione di macchinari, l'edilizia, la costruzione navale, l'automotive, l'HVAC e gli involucri elettrici.
Componenti principali di una pressa piegatrice
Comprendere la struttura della Pressa Piegatrice chiarisce come ogni componente contribuisce alla precisione e alla sicurezza della formatura:
- Telaio e piano di lavoro: Il telaio in acciaio saldato o fuso supporta tutti i carichi meccanici e idraulici. La matrice inferiore è montata sul piano di lavoro, che costituisce la superficie rigida di riferimento contro la quale viene formata la lamiera. La deflessione del telaio sotto carico è un fattore chiave per la coerenza dell'angolo di piegatura lungo l'intera lunghezza di piegatura.
- Matrice superiore (pistone/testa di pressione): Il portautensile superiore mobile verticalmente trasporta il punzone (matrice superiore). Viene guidato verso il basso dal sistema di azionamento idraulico o meccanico, applicando la forza di formatura alla lamiera. I fermi del registro posteriore CNC e il controllo della profondità del pistone determinano l'angolo e la posizione di piega.
- Matrice inferiore (blocco matrice): Tipicamente una matrice a V, a U o ad angolo acuto adattata al profilo del punzone. La larghezza dell'apertura a V determina il raggio di curvatura e la forza richiesta; un'apertura a V più ampia richiede meno forza ma produce un raggio interno maggiore.
- Sistema di azionamento: I sistemi idraulici sono i più comuni per le presse piegatrici di grandi dimensioni e forniscono forza elevata, velocità controllabile e posizionamento programmabile del pistone. Gli azionamenti meccanici (ingranaggi eccentrici) vengono utilizzati per operazioni di tranciatura e coniatura ad alta velocità. Gli azionamenti servoelettrici sono sempre più adottati per l'efficienza energetica e la precisione nelle presse piegatrici CNC.
- Sistema di registro posteriore: I registri posteriori controllati da CNC posizionano la lamiera contro le dita di riferimento prima di ogni corsa, garantendo una posizione di piegatura coerente lungo il pezzo. I registri posteriori multiasse (fino a 6 assi) gestiscono complesse sequenze di flangiatura su pezzi grezzi di forma irregolare.
- Sistemi di sicurezza: Le barriere fotoelettriche di sicurezza, i pannelli di controllo a due mani, i limiti di velocità di sicurezza durante la fase di chiusura (zone di muting) e i circuiti di arresto di emergenza sono conformi agli standard internazionali di sicurezza delle macchine (ISO 13849, EN 12622) per proteggere gli operatori da lesioni dovute alla chiusura della pressa.
Principio di funzionamento: il ciclo della pressa piegatrice
- Posizionamento del foglio: Il pezzo grezzo di lamiera viene posizionato sullo stampo inferiore e posizionato contro le dita del registro posteriore, che lo posizionano alla distanza programmata dalla linea centrale dello stampo per stabilire la posizione corretta della linea di piegatura.
- Approccio veloce: La matrice superiore scende rapidamente a forza ridotta finché non si trova a pochi millimetri dalla superficie della lamiera (tipicamente 5–10 mm contatto sopra). La velocità viene quindi ridotta automaticamente per una formatura sicura e controllata.
- Colpo di formazione: La matrice superiore continua verso il basso alla velocità di piegatura, entrando in contatto con la lamiera e forzandola nell'apertura della matrice a V. Il materiale scorre plasticamente sulla linea di piegatura, prendendo l'angolo formato dalla geometria della matrice e dalla profondità di penetrazione del pistone.
- Compensazione del ritorno elastico: Il sistema CNC fa avanzare il pistone ad una profondità leggermente maggiore dell'angolo target nominale (flessione eccessiva), in modo che dopo che il pistone si ritrae e il foglio ritorna elasticamente, l'angolo finale è uguale al target. La piegatura eccessiva richiesta dipende dal materiale, in genere 1°–8° per lamiere comuni.
- Corsa di ritorno: Lo stampo superiore si ritrae nella sua posizione iniziale o sicura. La lamiera formata può essere riposizionata per la piega successiva, oppure rimossa se il programma è completo.
Per le presse piegatrici CNC, avviene l'intero ciclo (posizionamento, piegatura e retrazione) per una singola piega 3-10 secondi a seconda dello spessore della lamiera e delle dimensioni della macchina. In genere è possibile completare un pannello di recinzione multi-piega con 6 pieghe 60-120 secondi totale.
Metodi della pressa piegatrice: piegatura ad aria, fondo e coniatura
Le tre primarie Pressa piegatrice i metodi differiscono nel grado in cui il foglio entra in contatto con lo stampo, producendo diversi compromessi tra precisione, ritorno elastico e forza dell'utensile:
Piegatura dell'aria
Il punzone preme il foglio nell'apertura della matrice a V ma non entra in contatto con le pareti o il fondo della matrice. L'angolo di piegatura è determinato dalla profondità di penetrazione del pistone, non dall'angolo della matrice. La piegatura in aria richiede il minima forza di formazione (circa il 25–30% della forza di fondo per lo stesso materiale e spessore), consente a un singolo set di stampi di produrre più angoli diversi ed è il metodo dominante sulle presse piegatrici CNC. Il compromesso è una maggiore sensibilità allo spessore del materiale e alla variazione del carico di snervamento, che richiede aggiornamenti regolari della compensazione del ritorno elastico.
Toccando il fondo (piegatura del fondo)
Il punzone spinge la lamiera completamente contro le pareti laterali della matrice, portando il materiale a pieno contatto con l'angolo della matrice a V. Ciò blocca l'angolo di piegatura sulla geometria dello stampo, riducendo la variazione del ritorno elastico inferiore a ±0,5° -più coerente della flessione in aria. Il fondo richiede 3–5 volte più forza rispetto alla piegatura in aria per la stessa parte e ciascun angolo dello stampo può produrre solo un angolo di piega.
Coniatura
Il metodo con la forza più elevata: il punzone comprime il materiale sulla linea di piegatura fino al punto in cui avviene la deformazione plastica attraverso l'intero spessore, essenzialmente "coniando" la geometria di piegatura nel materiale. Il ritorno elastico viene praticamente eliminato, producendo una precisione angolare di ±0,25° o meglio. La coniazione richiede 5–30× la forza di flessione dell'aria ed è riservato ai componenti di precisione che richiedono le tolleranze angolari più strette, come custodie di precisione e flange di staffe aerospaziali.
| Metodo | Forza relativa richiesta | Precisione angolare | La flessibilità della morte |
|---|---|---|---|
| Flessione dell'aria | 1× (base) | ±1–2° | Angoli multipli per set di matrici |
| Bottoming | 3–5× | ±0,5° | Un angolo per matrice |
| Coniatura | 5–30× | ±0,25° | Un angolo per matrice, premium tooling |
Vantaggi principali della pressa piegatrice
Versatilità per dimensioni e geometrie delle parti
Una singola pressa piegatrice CNC può produrre pezzi che vanno da piccole staffe di precisione (100 mm × 50 mm) a pannelli di recinzione di grandi dimensioni (3.000 mm × 1.500 mm) combinando diversi set di punzoni e matrici nel portautensili. Con un sistema di matrici segmentate, a pressa piegatrice singola da 3 metri può gestire larghezze di lamiera da 100 mm a 3.000 mm senza riposizionare le attrezzature.
Capacità di produzione ad alto volume
Con il controllo CNC, gli azionamenti servoelettrici e il posizionamento automatizzato del registro posteriore, le moderne presse piegatrici eseguono cicli di piegatura 3–5 secondi per curva su spessori di lamiera standard (1–4 mm), supportando velocità di produzione di 400–800 pieghe all'ora per semplici produzioni ripetitive. La movimentazione automatizzata dei materiali (carico/scarico robotizzato) elimina il tempo di movimentazione dell'operatore tra le pieghe, aumentando ulteriormente la produttività.
Ampia gamma di materiali e spessori
Pressa piegatrice è applicabile da fogli sottili ( 0,5 mm acciaio inossidabile per custodie di precisione) alla lamiera pesante ( 100 mm acciaio al carbonio per strutture navali e recipienti a pressione), a condizione che il tonnellaggio della pressa corrisponda ai requisiti di formatura. La forza di formatura varia approssimativamente in base alla resistenza alla trazione del materiale × allo spessore² × alla lunghezza di piegatura, quindi i materiali più spessi e resistenti richiedono presse proporzionalmente più grandi.
Precisione e ripetibilità del CNC
Le presse piegatrici CNC idrauliche o servoelettriche a circuito chiuso raggiungono una ripetibilità della posizione del pistone di ±0,01 mm , traducendosi in ripetibilità angolare di ±0,1° su spessori lamiera standard. Abbinate a sistemi di misurazione dell'angolo in tempo reale (ad esempio, sensori ottici nell'area dello stampo), queste macchine possono autocorreggersi per la variazione del materiale a metà produzione, mantenendo angoli costanti per l'intero lotto senza alcuna regolazione da parte dell'operatore.
Applicazioni industriali della pressa piegatrice
Fabbricazione e involucri di lamiere
Pannelli di controllo elettrici, involucri di rack per server, sezioni di condotti HVAC e coperture di macchine sono tra le applicazioni più comuni delle presse piegatrici. Le dimensioni dei lotti variano da Da 1 pezzo (fabbricazione personalizzata) a 10.000 pezzi (produzione OEM) , dimostrando la flessibilità della Press Bending Machine sia in officina che in ambienti di produzione.
Parti strutturali automobilistiche
Le staffe di rinforzo della carrozzeria, le flange delle travi longitudinali e le staffe di supporto delle sospensioni sono pressopiegate da grezzi di acciaio avanzato ad alta resistenza (AHSS). Forze di flessione di 500-2.000 tonnellate sono necessari per sezioni AHSS spesse; Le presse piegatrici servoidrauliche specializzate con bombatura attiva (che compensa la deflessione del telaio) garantiscono angoli di piega costanti su tutta la larghezza della parte.
Edilizia e infrastrutture
Le presse piegatrici di grande formato vengono utilizzate per formare piastre di acciaio strutturale in travi scatolari, sezioni di tubi e profili personalizzati per ponti, edifici industriali e strutture offshore. Piegatura lamiere fino a 50 mm di spessore e 12 metri di lunghezza è realizzabile su presse piegatrici per carichi pesanti con configurazioni tandem o tripla pressa.
Componenti di precisione
Le staffe aerospaziali, i telai delle apparecchiature mediche e gli alloggiamenti degli strumenti scientifici di precisione richiedono tolleranze angolari strette (±0,25°–0,5°) che possono essere ottenute tramite il fondo o la coniatura in una pressa piegatrice CNC. La programmazione offline da modelli CAD e la gestione della libreria di matrici digitali riducono i tempi di configurazione del primo articolo meno di 20 minuti per parti complesse multi-piega.
Domande comuni sulla pressa piegatrice
Come posso calcolare il tonnellaggio della pressa richiesto per un'operazione di piegatura?
La formula standard per la forza di flessione dell'aria è: F = (1,42 × Rm × t² × L) / V , dove F è la forza in kN, Rm è la resistenza alla trazione del materiale (N/mm²), t è lo spessore della lamiera (mm), L è la lunghezza di piegatura (mm) e V è la larghezza dell'apertura della matrice a V (mm). Ad esempio, piegare una lamiera di acciaio S235 spessa 2 mm (Rm = 360 N/mm²) e larga 1.000 mm in una matrice da 8 V (V = 8t = 16 mm) richiede circa 640 kN (64 tonnellate). I calcolatori online della forza di flessione forniti dai fornitori di attrezzature semplificano questo calcolo per l'uso quotidiano nella produzione.
Cosa fa sì che una parte piegata abbia un angolo diverso al centro rispetto alle estremità?
Ciò è causato dalla deflessione del telaio della macchina (effetto di coronamento): quando viene applicata la forza di piegatura, la trave della pressa si flette verso l'alto al centro, producendo una forza di formatura inferiore al centro del pezzo rispetto alle estremità. Ciò si traduce in un angolo più ampio (più aperto) al centro. La soluzione è Bombatura idraulica (inchinando attivamente la trave inferiore verso l'alto) o Bombatura meccanica a cuneo , che compensa la deflessione e garantisce un angolo di piegatura uniforme lungo l'intera lunghezza di piegatura.
Qual è la lunghezza minima della flangia per la pressa piegatrice?
La lunghezza minima della flangia (la più corta delle due gambe della parte piegata) è determinata dalla larghezza dell'apertura della matrice a V: la flangia minima deve essere almeno 0,7 × apertura a V per evitare che il foglio scivoli nella fustella. Per una matrice standard da 8 V con un'apertura a V da 8 mm (per un foglio da 1 mm), la flangia minima è di circa 5,6 mm. L'utilizzo di una matrice a V più piccola consente flange più corte ma richiede una forza di formatura maggiore.
Con quale frequenza è necessario sostituire gli utensili della pressa piegatrice (punzoni e matrici)?
I punzoni e le matrici in acciaio per utensili temprati utilizzati per la piegatura standard dell'acciaio al carbonio in genere durano 500.000–2.000.000 di corse di piegatura prima che l'usura del raggio diventi sufficientemente significativa da influenzare la qualità della parte. L'acciaio inossidabile e i materiali AHSS provocano un'usura più rapida degli utensili a causa della maggiore abrasività; Gli utensili con punta in metallo duro o rivestiti possono prolungare la durata utile 3–5× in queste applicazioni. La pulizia e la lubrificazione regolari delle superfici di contatto degli utensili sono le misure di manutenzione più convenienti.
