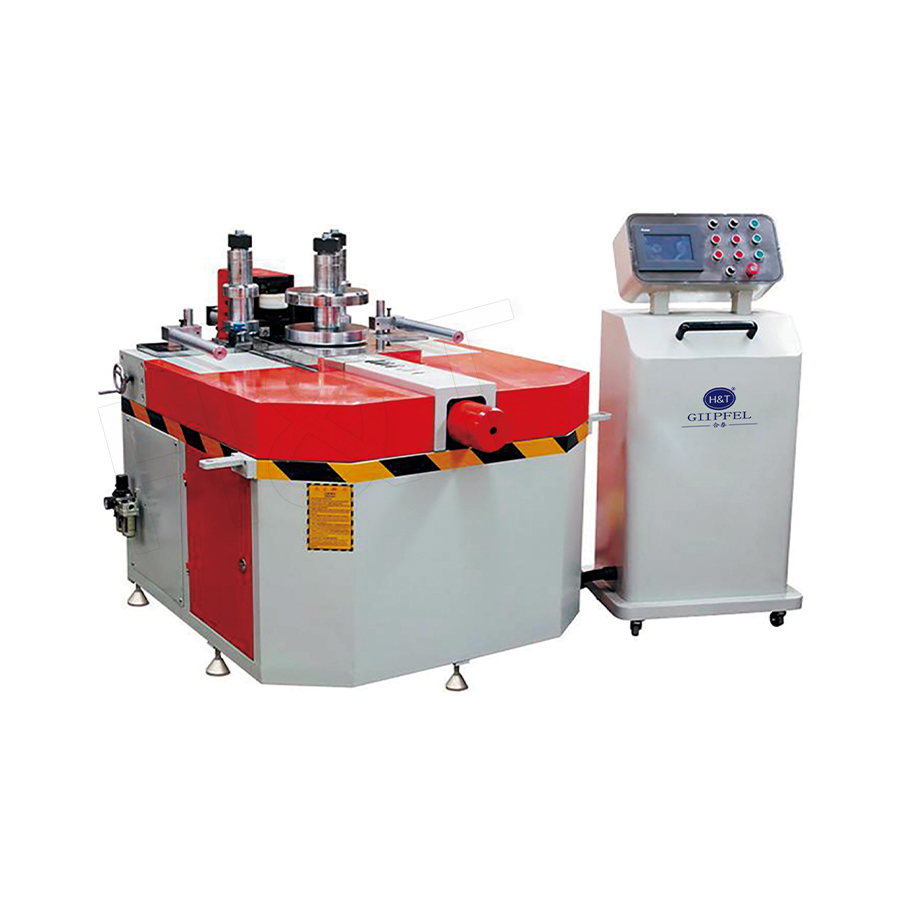

Macchina piegatubi a rotolamento 3D è un processo di formatura dei metalli controllato da CNC che utilizza tre o più rulli regolabili in modo indipendente per piegare continuamente profili, tubi o piastre metalliche in geometrie curve complesse nello spazio tridimensionale. A differenza della tradizionale piegatura a rulli 2D, che produce semplici archi circolari su un unico piano, la macchina piegatubi a rulli 3D controlla simultaneamente la curvatura del pezzo nelle direzioni X, Y e Z, consentendo la produzione di curve spaziali come eliche, archi composti, ellissi, parabole e percorsi 3D a forma libera.
I tre rulli funzionano come un sistema di deformazione progressiva: mentre il pezzo viene alimentato tra di loro, la posizione di ciascun rullo viene regolata in modo indipendente da servoazionamenti sotto controllo CNC, generando una deformazione plastica localizzata che piega la sezione trasversale nel percorso curvo target. Ripetibilità del posizionamento dei rulli CNC di circa 0,01 mm consente la produzione di componenti architettonici, aerospaziali e strutturali complessi che sarebbero impossibili da ottenere con attrezzature di piegatura a rulli manuali o 2D.
Come funziona la piegatrice a rulli 3D
Il principio della formatura a tre rulli
In una configurazione standard a tre rulli, due rulli fungono da rulli di supporto/guida (fissi o regolabili in posizione) e un rullo è il rullo di piegatura (regolabile verticalmente). Quando il pezzo passa tra i rulli, lo spostamento verticale del rullo di piegatura determina il raggio di curvatura locale nel punto di contatto. Variando continuamente questo spostamento durante l'avanzamento del profilo, è possibile produrre una curva a raggio variabile in modo continuo, anziché un arco a raggio fisso, lungo l'intera lunghezza del pezzo.
Formazione spaziale 3D
Per una vera produzione di curve 3D, il gruppo rulli è montato su un sistema che consente anche la regolazione laterale (asse Y) e rotazionale (torsione) del punto di contatto del rullo durante l'avanzamento del profilo. Ciò consente alla direzione di piegatura di cambiare continuamente lungo la lunghezza del pezzo, producendo forme elicoidali, curve composte e spazialmente ritorte. Il sistema CNC interpola tutti gli assi dei rulli simultaneamente, traducendo la geometria della curva target 3D in una sequenza coordinata di movimento dei rulli multiasse.
Piegatura multi-passaggio per raggi stretti
Per raggi più stretti di quelli che possono essere ottenuti in un singolo passaggio (tipicamente rapporti R/altezza sezione inferiori a 5:1 per le sezioni strutturali), il programma CNC esegue più passaggi con spostamento del rullo crescente in modo incrementale, piegando gradualmente il profilo fino al raggio target senza sovraccaricare il materiale. Il numero di passaggi richiesti dipende dalla duttilità del materiale e dal raggio del target; potrebbero richiedere sezioni in alluminio 3-5 passaggi , mentre i metalli più teneri possono raggiungere l'obiettivo in 1–2 passaggi.
Principali vantaggi tecnici
Elevata ripetibilità e precisione CNC
Il posizionamento dei rulli servoassistiti con feedback dell'encoder consente di ottenere una ripetibilità della posizione dei rulli di 0,01 mm , che si traduce in una consistenza del raggio migliore di ±0,5% su tutta la lunghezza del profilo. Questa precisione è fondamentale per le strutture architettoniche in cui componenti curvi identici devono essere assemblati con spazi comuni uniformi e per i telai aerospaziali in cui la deviazione della curva influisce sulle prestazioni aerodinamiche.
Basso stress residuo e stabilità dimensionale
Perché Macchina piegatubi a rotolamento 3D distribuisce la deformazione di piegatura gradualmente e progressivamente lungo la lunghezza del profilo, anziché applicarla in un unico punto come nella pressopiegatura, la distribuzione delle tensioni residue nel pezzo finito è più uniforme e di entità inferiore. Ciò si traduce in una migliore stabilità dimensionale nel tempo, un ridotto ritorno elastico dopo la formatura e un minor rischio di deformazione ritardata durante le operazioni di saldatura o rivestimento a valle.
Ampia gamma di tipi e dimensioni di profili
Le macchine curvatubi 3D accolgono un'ampia sezione trasversale di profili strutturali e architettonici dotando i rulli di scanalature o superfici piane abbinate al profilo:
- Tubi e tubazioni tonde (da Ø20 mm a Ø500 mm)
- Profilati cavi quadrati e rettangolari (da 20×20 a 400×200 mm)
- Angolare in acciaio (da L30×30 a L200×200 mm)
- Canale in acciaio (sezioni a U/C, fino a C300)
- Travi ad H e a I (fino a HEA 300 e più pesanti su macchine di grandi dimensioni)
- Estrusioni di alluminio personalizzate (sezioni a T, sezioni a Z, profili per facciate continue)
- Piastra piana (per preformatura cono e fondo bombato)
Automazione e Misura Integrata
I sistemi avanzati di macchine piegatubi 3D integrano la misurazione del raggio online, utilizzando sensori di distanza laser o calcolatori di curvatura basati su encoder, che forniscono dati sulla geometria della curva in tempo reale al controller CNC. Il sistema regola automaticamente le posizioni dei rulli per correggere le deviazioni tra il raggio effettivo e quello target a metà passata, senza arrestare la macchina. Questo controllo del raggio a circuito chiuso riduce il tasso di scarto su profili complessi da 5–15% (anello aperto) a sotto 1% .
Confronto: macchina piegatubi a rotolamento 3D e altri metodi di piegatura per profili
| Criterio | Macchina piegatubi a rotolamento 3D | Piegatura elastica | Premere Piegatura |
|---|---|---|---|
| Curve spaziali 3D | Sì (funzionalità nativa) | Limitato (vincolato) | No |
| Curve a raggio variabile | Sì (continua) | Limitato | No |
| Dimensione massima del profilo | Grande (HEA 300) | Grande | Medio |
| Controllo del ritorno elastico | Buono (a circuito chiuso) | Eccellente (<0,5°) | Moderato |
| Costo dell'attrezzatura per profilo | Basso (set di scanalature per rulli) | Alto (matrice personalizzata per raggio) | Medio |
| Meglio per | Curve 3D complesse, R variabile | Archi lunghi e uniformi, basso ritorno elastico | Curve corte e discrete |
Applicazioni industriali della piegatrice a rulli 3D
Edilizia architettonica e strutturale
Macchina piegatubi a rotolamento 3D è la tecnologia principale per la produzione di elementi strutturali curvi in acciaio in edifici di grandi dimensioni, pensiline di stadi, tetti di terminal aeroportuali e ponti pedonali. Travi a I strutturali, sezioni cave e profili di canali piegati in geometrie elicoidali o curve composte sono comunemente usati in scale caratteristiche, corrimano curvi e nodi di strutture spaziali in cui la curva cambia direzione nello spazio 3D.
Telai automobilistici e per veicoli ferroviari
Gli archi del tetto, i bordi dei finestrini e i binari strutturali laterali della carrozzeria per autobus, vagoni ferroviari e veicoli speciali seguono complessi percorsi curvi 3D che si conformano alla superficie del design esterno del veicolo. La 3D Rolling Bending Machine produce questi elementi strutturali curvi da estrusioni di alluminio o sezioni cave di acciaio in un unico passaggio macchina, con una precisione del raggio sufficiente per l'assemblaggio diretto nel telaio del veicolo senza ulteriori operazioni di montaggio.
Costruzioni navali e strutture offshore
I telai degli scafi delle navi, le travi curve dei ponti e le curve dei tubi nelle strutture superiori delle piattaforme offshore richiedono una piegatura ad ampio raggio delle sezioni di acciaio pesanti. Le macchine piegatubi 3D per applicazioni di costruzione navale possono elaborare sezioni fino a 600×300 mm con spessori di parete fino a 30 mm, offrendo le curve composte richieste dalla geometria dello scafo della nave senza la distorsione termica associata alla flessione termica.
Strutture solari ed energetiche
Le guide di montaggio curve per pannelli solari su tetti curvi o facciate di edifici, i telai delle gondole delle turbine eoliche e i sistemi di accumulo di energia che ospitano elementi strutturali beneficiano tutti della capacità della 3D Rolling Bending Machine di produrre profili in alluminio leggeri e curvati con precisione che si adattano a complesse geometrie di superfici architettoniche o ingegneristiche.
Domande comuni sulla piegatrice a rulli 3D
Come viene programmata una curva 3D nella macchina?
La geometria della curva 3D target viene generalmente definita come nuvola di punti, spline o curva NURBS in un modello CAD 3D. Il software di programmazione offline importa questa geometria, discretizza la curva in comandi di posizione del rullo a intervalli di incremento di avanzamento definiti, applica la compensazione del ritorno elastico e genera il programma CNC multiasse. Il programma può essere validato mediante simulazione prima della prima piega fisica, riducendo gli scarti del primo articolo su geometrie complesse.
Qual è il raggio di curvatura minimo ottenibile per le sezioni strutturali?
Per una sezione cava quadrata standard di acciaio strutturale (ad esempio, RHS 100×100×5 mm), il raggio di curvatura minimo ottenibile mediante laminazione a freddo è di circa 8–12× l'altezza della sezione (raggio della linea centrale di 800–1.200 mm) senza distorsione significativa della sezione trasversale. Raggi più stretti richiedono passaggi multipli con trattamento termico intermedio o l'uso della laminazione assistita da mandrino, disponibile su macchine specializzate.
Si verifica una distorsione della sezione trasversale (ovalizzazione) durante la piegatrice a rulli 3D?
Sì, un certo grado di ovalizzazione della sezione trasversale o di distorsione della flangia è inerente alla piegatura a rulli. Per i tubi tondi, l'ovalizzazione in corrispondenza della curva è generalmente limitata a 3–8% della OD nominale quando il raggio di curvatura è maggiore di 10× OD. Per le sezioni quadrate e rettangolari, il rigonfiamento laterale in corrispondenza del raggio esterno può essere controllato da scanalature a rulli abbinate al profilo che supportano tutti e quattro i lati durante la piegatura. Per le travi a I e i canali, la deformazione del nastro viene prevenuta regolando la velocità e la pressione del rullo di piegatura per mantenere tassi di deformazione controllati.
