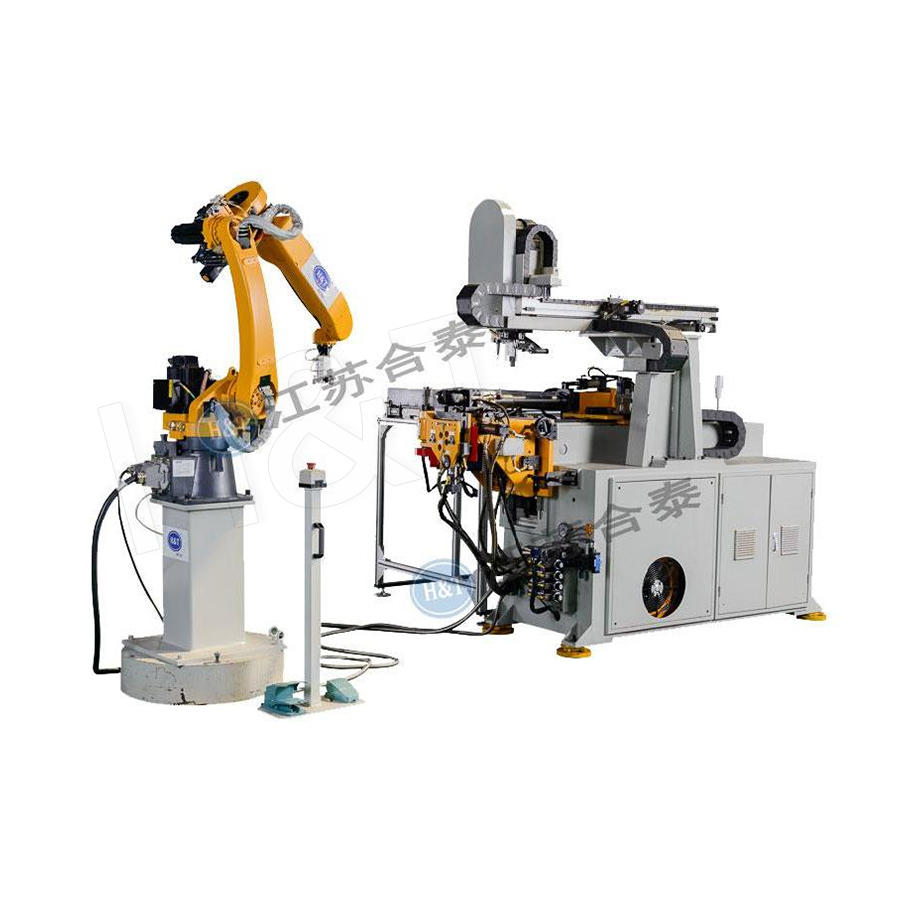

Piegatura tubi robotizzata si riferisce alla profonda integrazione di uno o più robot industriali con macchine piegatubi CNC per formare un sistema completamente automatizzato in grado di eseguire l'intero ciclo produttivo di piegatura dei tubi: alimentazione, presa, posizionamento, bloccaggio, piegatura, nuova presa per riposizionamento e scarico, con un intervento dell'operatore minimo o nullo. Il robot gestisce tutte le funzioni di movimento e posizionamento del materiale mentre la macchina piegatrice esegue la sequenza di piegatura programmata sotto il controllo CNC.
Questa integrazione trasforma una cella di piegatura semiautomatica convenzionale (dove un operatore carica, posiziona e rimuove manualmente ciascun tubo) in un sistema di produzione a luci spente o quasi. Le celle robotizzate di piegatura tubi elaborano tubi con diametri, spessori di parete, raggi di curvatura variabili e geometrie 3D complesse attraverso la flessibilità del robot Movimento a 6 assi —regolazione automatica della posizione della presa, dell'orientamento e della forza di serraggio per ciascuna specifica del tubo, senza richiedere riattrezzamenti meccanici del sistema di carico/scarico.
Come funziona una cella robotizzata di piegatura tubi
Una cella robotizzata di piegatura tubi integra più sistemi che comunicano attraverso un controllore centrale della cella, coordinando tutte le operazioni in un ciclo produttivo sincronizzato:
- Rivista e presentazione di Tube: I tubi diritti vengono immagazzinati in un caricatore o in un caricatore di fasci. Un meccanismo di separazione dei tubi (a vibrazione, a rulli o servocomandato) presenta un tubo alla volta nella posizione di prelievo del robot, con l'orientamento allineato alla direzione di avvicinamento del robot.
- Prelievo robot e posizionamento iniziale: L'utensile di estremità del braccio (EOAT) del robot, una pinza personalizzata progettata per la gamma di diametri del tubo, preleva il tubo dal magazzino e lo trasporta al mandrino o al morsetto della macchina piegatrice. Il robot posiziona il tubo con la profondità di inserimento e l'orientamento angolare programmati per la prima piega.
- Bloccaggio macchina piegatubi e prima piega: La matrice della pinza della piegatrice si chiude sul tubo. Il robot può rilasciare la presa (se la macchina piegatrice è dotata di carrello integrato) o mantenere una presa coordinata. La piegatrice CNC esegue la prima piega con angolo, velocità e posizione del mandrino servocontrollati.
- Ripresa per le pieghe successive: Dopo la prima piega, il robot riprende il tubo nella posizione corretta per la lunghezza di avanzamento e l'angolo di rotazione della piega successiva. Questa sequenza di nuova presa, che rappresenta la sfida di coordinamento più complessa nella piegatura dei tubi robotizzata, è preprogrammata con percorsi controllati in caso di collisione per ogni transizione di piega in ogni programma pezzo.
- Completamento e scarico: Dopo la piegatura finale, il robot trasporta il tubo finito verso un calibro di ispezione, un trasportatore, un dispositivo di impilamento o una stazione di lavorazione a valle (formatura delle estremità, marcatura o assemblaggio). Il controller della cella avvia immediatamente il ciclo successivo non appena il robot ritorna al magazzino.
Vantaggi principali della piegatura robotica dei tubi
Incremento drammatico della produttività
A piegatura tubi robotizzata la cellula funziona continuamente attraverso 24 ore al giorno, 7 giorni alla settimana con solo brevi soste per il rifornimento del caricatore e la manutenzione periodica. Rispetto ad una macchina piegatrice assistita manualmente che opera per un turno di 8 ore, una cella robotizzata può raggiungere 2,5–3 volte più parti per settimana di calendario dalla stessa macchina piegatrice: un aumento di produttività che in genere giustifica l’integrazione dei robot entro 12-24 mesi nella produzione automobilistica di medio volume.
Qualità e tracciabilità costanti delle parti
Il caricamento manuale introduce variazioni da tubo a tubo nella profondità di inserimento e nell'orientamento angolare che contribuiscono alla dispersione dimensionale nella parte finita. Il caricamento del robot elimina questa fonte di variazione, ottenendo una ripetibilità di inserimento di ±0,2 mm e ±0,05° —miglioramento della capacità di processo (Cpk) delle dimensioni critiche della piegatura tipicamente di 0,3–0,5 punti Cpk rispetto al funzionamento manuale. I dati di produzione di ogni parte (percorso del robot utilizzato, parametri di piegatura, tempo di ciclo) vengono automaticamente registrati rispetto al numero di serie della parte per una tracciabilità completa.
Produzione multiprodotto flessibile
Il movimento a 6 assi del robot e l'EOAT programmabile gli consentono di gestire tubi di diversi diametri, lunghezze e spessori di parete senza riattrezzamenti meccanici del sistema di caricamento. Il passaggio da un programma pezzo all'altro richiede solo la selezione della ricetta software: il robot, la macchina piegatrice e il controller della cella caricano tutti i parametri corretti contemporaneamente. Con i sistemi EOAT a cambio rapido (cambio utensile automatizzato sul polso del robot), i cambi di diametro vengono completati in meno di 2 minuti .
Lavorazione parallela multistampo
Un singolo robot può servire più macchine piegatrici contemporaneamente: un'architettura a cella in cui il robot carica la Macchina 1 mentre la Macchina 2 sta piegando, quindi si trasferisce alla Macchina 2 mentre la Macchina 1 piega. Questo approccio di condivisione della macchina può aumentare la produzione complessiva della cella del 30-50% rispetto alle celle robotizzate a macchina singola e riduce il tempo di inattività del robot (il periodo in cui il robot attende che la macchina completi il ciclo di piegatura) quasi a zero.
Piegatura robotizzata dei tubi rispetto alla piegatura manuale e automatizzata CNC
| Fattore | Piegatura tubi robotizzata | Piegatrice ad alimentazione automatica CNC | Piegatrice CNC manuale |
|---|---|---|---|
| Orari di funzionamento/giorno | Fino a 24 ore | Fino a 24 ore | 8-16 ore (turni) |
| Flessibilità del mix di prodotti | Alto (robot a 6 assi) | Medio (asse di avanzamento fisso) | Alto (l'operatore si adatta) |
| Consistenza dimensionale da parte a parte | Il più alto | Alto | Moderato |
| Servizio multi-macchina | Sì (1 robot: 2–3 macchine) | No | Sì (1 operatore: 2 macchine) |
| Costo dell'investimento | Altoest | Medio | Il più basso |
| Ritorno del ROI (tipico) | 12–24 mesi | 6–18 mesi | Immediato |
Progettazione di utensili di fine braccio (EOAT) per la piegatura di tubi
L'attrezzatura all'estremità del braccio del robot è una delle decisioni ingegneristiche più critiche in una cella robotizzata di piegatura tubi. L'EOAT deve afferrare saldamente il tubo in più posizioni durante il ciclo di piegatura, accogliere tutti i diametri di tubo nella miscela di prodotti e resistere alle forze generate durante la piegatura senza consentire lo slittamento del tubo:
- Pinza con blocco a V con ganasce parallele: Il design più comune per la movimentazione di tubi tondi. Due blocchi a V (adattati al diametro esterno del tubo) si chiudono sul tubo da lati opposti. La forza di presa è servoregolata per evitare segni superficiali su tubi lucidati o rivestiti mantenendo una presa sicura durante il trasferimento.
- EOAT del polso rotante: Per i tubi che richiedono rotazione (riposizionamento dell'asse B) tra le curve, un modulo polso rotante sull'EOAT consente al robot di ruotare il tubo attorno al suo asse longitudinale indipendentemente dagli assi del polso del robot, aumentando la flessibilità di programmazione e riducendo la complessità del percorso per parti 3D complesse.
- Sistema EOAT a cambio rapido: Sul polso del robot è montato un cambio utensile automatizzato che consente di selezionare tra 2 e 5 pinze preimpostate di diverse dimensioni all'interno della cella. Questo sistema consente al robot di movimentare tubi da Da Ø10 mm a Ø76 mm in una singola cella senza modifiche manuali dell'EOAT tra i numeri di parte.
- Rilevamento forza/coppia: Un sensore di forza-coppia a 6 assi tra il polso del robot e l'EOAT rileva forze di contatto impreviste durante l'inserimento del tubo, prevenendo danni agli utensili e attivando l'arresto di sicurezza se il tubo non viene presentato correttamente o se si verifica una deviazione di posizione.
Applicazioni industriali della piegatura robotica dei tubi
Linee di produzione automobilistiche di livello 1
Piegatura tubi robotizzata le celle sono apparecchiature standard presso i fornitori automobilistici di livello 1 che producono linee dei freni, condotti del carburante, sistemi di scarico e linee del refrigerante per l'aria condizionata. Una tipica cellula produce 800–1.500 gruppi di tubi per turno di geometria complessa del tubo 3D, con ispezione automatica in-process integrata nel percorso di scarico del robot da raggiungere Controllo dimensionale al 100%. di ogni parte prima che entri nel buffer di spedizione.
Componenti aerospaziali e della difesa
Le linee idrauliche degli aerei, i tubi del sistema di carburante e i componenti del sistema pneumatico sono prodotti in celle di piegatura robotizzate dove la combinazione di posizionamento coerente, registrazione digitale completa dei parametri e integrazione con l'ispezione CMM crea il record di qualità conforme a AS9100 richiesto per i componenti critici per il volo. La capacità del robot di gestire fragili tubi di titanio con movimenti controllati e privi di vibrazioni è particolarmente preziosa nelle applicazioni aerospaziali.
Sistemi HVAC e di refrigerazione
Linee frigorifere in rame per impianti di condizionamento, forme di tubi a forcina per bobine di evaporatore e condensatore e gruppi di collettori sono prodotti su celle robotizzate di piegatura tubi integrate con stazioni di formatura delle estremità e di prova di tenuta. Il robot consente la produzione continua di più prodotti su linee di refrigerante di dimensioni diverse da Da Ø6 mm a Ø28 mm su una singola cella, supportando l'ampia varietà di prodotti degli OEM di apparecchiature HVAC.
Domande comuni sulla piegatura robotizzata dei tubi
Quale volume di produzione giustifica l’investimento nella piegatura robotizzata dei tubi?
L’investimento in celle robotizzate è generalmente giustificato con volumi di produzione annui pari a 100.000 o più assemblaggi di tubi all'anno per famiglia di parti o quando la combinazione di volume, complessità della parte e requisiti di qualità crea un vantaggio in termini di costo per parte rispetto alla piegatura manuale. Le famiglie di linee dei freni automobilistiche (più varianti che condividono la stessa cella robotizzata e la stessa macchina piegatrice) spesso si aggregano fino a 300.000-800.000 assemblaggi all'anno per cella, fornendo un forte ROI entro 12-18 mesi .
Come viene programmato il movimento di presa successiva del robot per tubi 3D complessi?
I percorsi di seconda presa vengono programmati offline utilizzando un software di simulazione che modella il robot, la macchina piegatubi, il tubo nel suo stato piegato attuale e tutti gli utensili. Il software genera percorsi del robot privi di collisioni per ogni transizione di nuova presa e simula l'intero ciclo di piegatura a velocità di produzione per verificare che non si verifichino interferenze. La convalida del percorso finale viene eseguita sulla cella fisica con un'esecuzione di prova a bassa velocità prima del rilascio della produzione. Ciascun programma di parte memorizza il percorso completo del robot, i parametri di piegatura e il record di simulazione come pacchetto digitale collegato.
Cosa succede quando la cella robotizzata riscontra un difetto o un inceppamento del tubo?
Le moderne celle di piegatura robotizzate incorporano più livelli di rilevamento dei guasti: il rilevamento di forza-coppia sul polso del robot rileva una resistenza imprevista durante l'inserimento del tubo; i sistemi di visione sul magazzino verificano la corretta separazione e orientamento dei tubi prima del prelievo; e la macchina piegatubi monitora la corrente del servo per individuare una forza di piegatura anomala (che indica un difetto del tubo o un inceppamento del mandrino). Al rilevamento del guasto, la cella esegue un arresto di sicurezza, registra l'evento di guasto con timestamp e dati del sensore e invia un avviso all'operatore per l'intervento. Le chiare procedure di ripristino degli errori programmate nel controller della cella riducono al minimo il tempo di riavvio 2–5 minuti per tipi di guasto comuni.
