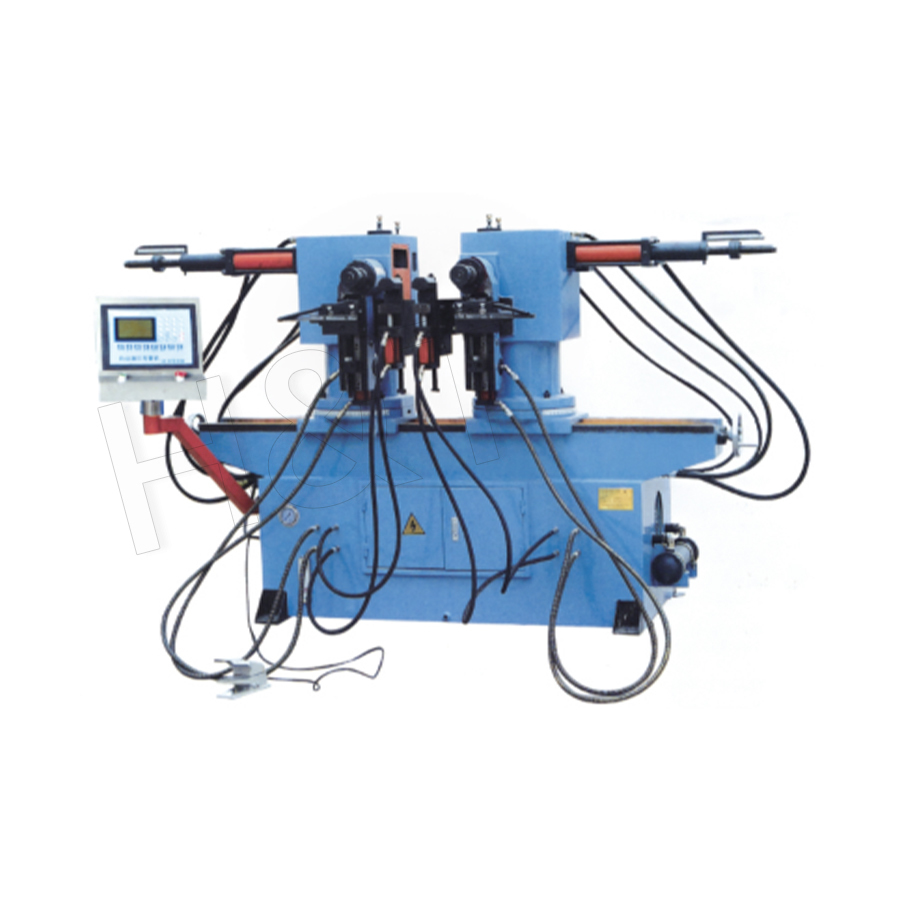

Macchina piegatubi per tubi NC —piegatura a controllo numerico—si riferisce all'uso di una macchina piegatubi a controllo numerico che esegue istruzioni di piegatura programmate per modellare tubi e tubi metallici in angoli precisi e configurazioni multiasse. A differenza dei sistemi completamente CNC (che utilizzano servofeedback a circuito chiuso su tutti gli assi), le macchine piegatubi NC utilizzano in genere una combinazione di controllo digitale semi-aperto e servoazionamento idraulico o servoazionamento per fornire una piegatura di alta precisione a un costo dell'attrezzatura più accessibile.

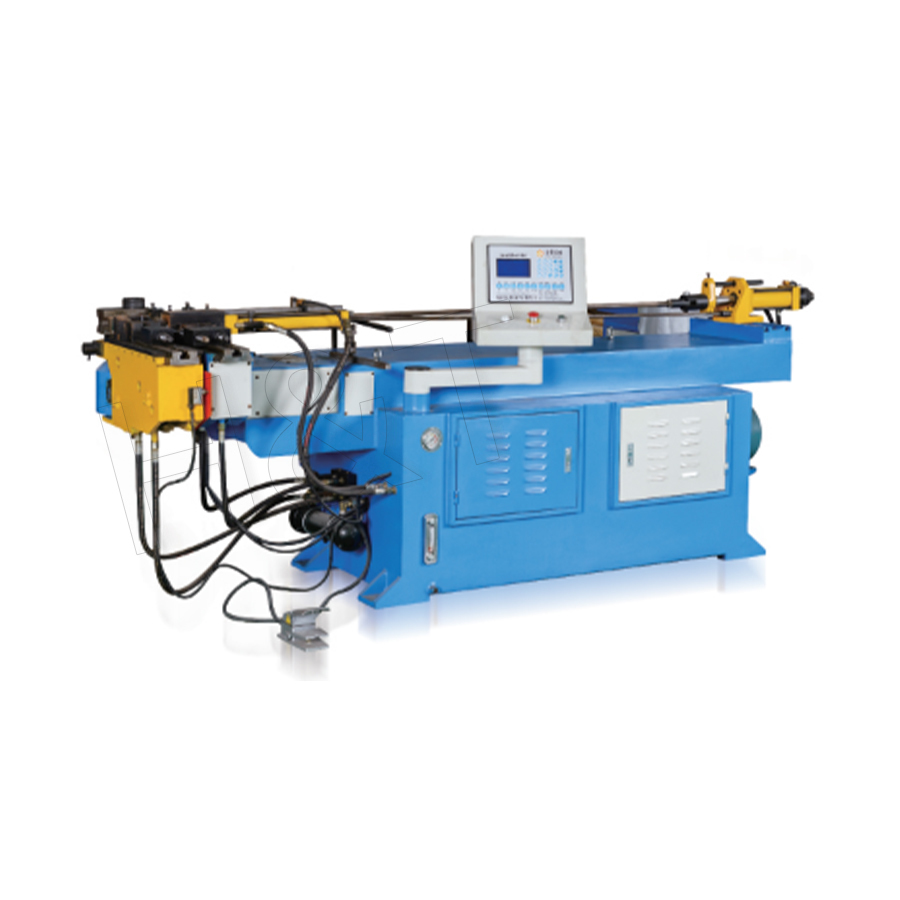

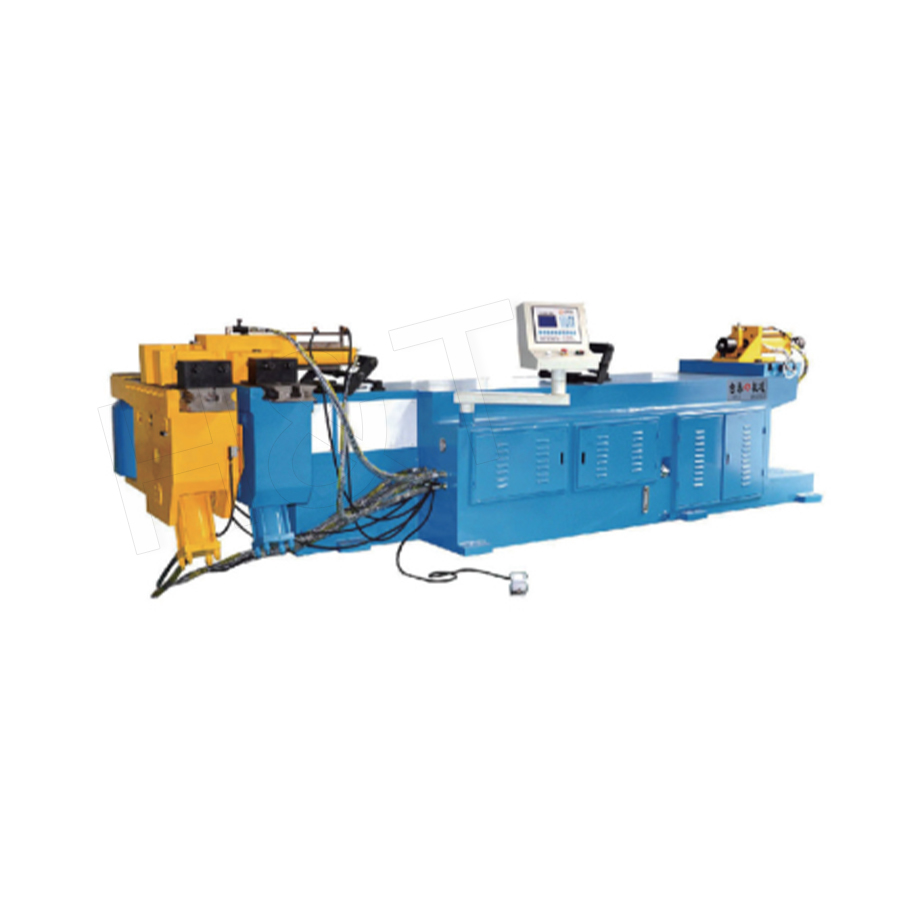

La macchina piegatubi a testa singola NC integra meccanica, sistemi elettrici, idraulici e controllo digitale in una piattaforma unificata. Utilizza una matrice di piegatura rotante per avvolgere e modellare i tubi e supporta il controllo del collegamento multiasse, consentendo agli operatori di inserire complessi percorsi di piegatura dei tubi 3D direttamente sullo schermo di controllo. Il sistema calcola ed esegue automaticamente la sequenza di piegatura, ottenendo una lavorazione senza interruzioni da semplici raccordi 2D a complessi raccordi 3D. Suo struttura a testa singola si traduce in una macchina più compatta con un baricentro più basso, che la rende particolarmente adatta ad ambienti di lavorazione di precisione con spazio limitato o requisiti di elevata rigidità strutturale.
Principio di funzionamento della macchina piegatubi a testa singola NC
La sequenza di piegatura di una macchina monotesta a controllo numerico segue un processo strutturato, in cui ciascun asse svolge una funzione definita all'interno del ciclo complessivo:
- Caricamento e bloccaggio del tubo: Il tubo viene caricato nel mandrino o nella pinza e bloccato saldamente. La matrice del morsetto si chiude contro il tubo vicino alla matrice di piegatura, impedendo lo slittamento durante la curvatura.
- Posizionamento dell'avanzamento (asse Y): Il carrello fa avanzare il tubo alla distanza programmata dalla linea centrale della matrice di piegatura, stabilendo il punto di tangente per la piega successiva.
- Rotazione del tubo (asse B): Il tubo ruota nell'orientamento angolare corretto per il piano di piegatura successivo. Per le parti 2D, questo asse rimane fisso; per le parti multipiano 3D, è essenziale un'indicizzazione precisa dell'asse B tra le pieghe.
- Piegatura (asse C): Il braccio di piegatura ruota attorno alla matrice, tirando il tubo nell'angolo di piegatura programmato. Il sistema NC applica una piega eccessiva precalcolata per compensare il ritorno elastico.
- Ritrazione dell'utensile: La matrice di serraggio, la matrice di pressione e (se utilizzato) il mandrino si ritraggono. Il braccio di piegatura ritorna nella posizione iniziale e il tubo avanza per la piega successiva.
Questo ciclo si ripete per ogni piega del programma. Una tipica piegatrice NC completa un tubo del liquido di raffreddamento automobilistico a 6 curve in circa 45–90 secondi , a seconda del diametro del tubo e del numero di riposizionamenti dell'asse B richiesti.
Vantaggi del design a testa singola NC
Ingombro compatto ed elevata rigidità strutturale
L'architettura a testa singola concentra tutte le forze di flessione in un punto sul telaio della macchina, consentendo un design più compatto e a basso profilo rispetto alle alternative multitesta. L'altezza ridotta abbassa il baricentro della macchina, migliorando la rigidità sotto carico di flessione e riducendo l'errore angolare indotto dalle vibrazioni. I requisiti di spazio sul pavimento sono in genere 30–50% in meno rispetto alle configurazioni multitesta equivalenti.
Ingresso conveniente nella curvatubi di precisione NC
Le macchine NC a testa singola offrono costi di acquisizione sostanzialmente inferiori rispetto ai sistemi completamente elettrici CNC, in genere 40–60% del prezzo di un modello CNC comparabile, pur fornendo controllo digitale multiasse, ripetibilità adeguata per la maggior parte delle applicazioni automobilistiche e industriali generali e la capacità di memorizzare e richiamare centinaia di programmi di produzione.
Programmazione del percorso 3D dalla schermata di controllo
Gli operatori possono inserire i valori Y (distanza di avanzamento), B (angolo di rotazione) e C (angolo di piega) per ciascuna piega direttamente sul pannello di controllo NC. Il sistema calcola le correzioni del ritorno elastico sulla base dei dati del materiale pre-memorizzati ed esegue automaticamente l'intera sequenza di piegatura 3D. Memorizzazione del programma per 200 o più programmi pezzo è standard e consente un rapido passaggio da un codice articolo all'altro senza reimpostazione manuale.
Adatto per ambienti di precisione e con vincoli di spazio
Il design a testa singola a basso profilo e ad alta rigidità è particolarmente apprezzato nella produzione di strumenti di precisione e di componenti aerospaziali, dove le vibrazioni indotte dalla macchina devono essere ridotte al minimo e lo spazio sul pavimento è limitato. La ridotta sporgenza di una singola testa di piegatura migliora anche la precisione geometrica su tubi lunghi con curve ravvicinate, dove le configurazioni a più teste possono introdurre errori di allineamento.
Specifiche prestazionali della macchina piegatubi NC
| Parametro | Tipica testa singola NC | Significato |
|---|---|---|
| Gamma di diametro esterno del tubo | Ø6 – Ø76mm | Copre tubi automobilistici e industriali in generale |
| Precisione dell'angolo di piegatura | ±0,3° | Sufficiente per la maggior parte delle applicazioni idrauliche e automobilistiche |
| Precisione della lunghezza di alimentazione | ±0,3 mm | Controlla la distanza tangente tra le pieghe |
| Numero di assi controllati | 3–5 | Matrice a pressione e morsetto Y, B, C |
| Memorizzazione del programma | 200 programmi | Richiamo rapido per produzioni ad alto mix |
| Angolo di piega massimo per passaggio | 190° | Consente curve a U e forme superiori a 180° |
Applicazioni industriali della piegatrice per tubi NC
Produzione di componenti automobilistici
Le piegatrici a testa singola NC sono ampiamente utilizzate nei fornitori automobilistici Tier-2 e Tier-3 per la produzione di linee di carburante, tubi dei freni, tubi del liquido di raffreddamento e tubi del telaio. La combinazione di controllo digitale multiasse, precisione adeguata ( ±0,3° angolo di piegatura) e il minor costo delle attrezzature li rendono la scelta preferita laddove i requisiti di tolleranza per parte non richiedono la precisione completa del servo-loop delle macchine CNC completamente elettriche.
Produzione di strumenti medici e di precisione
Il design compatto a testa singola e la struttura smorzata dalle vibrazioni rendono le piegatrici NC adatte alla piegatura di tubi di piccolo diametro in componenti di dispositivi medici (asta di endoscopi, tubi di strumenti chirurgici) e strumenti di precisione in cui la stabilità meccanica della macchina piegatrice influisce direttamente sulla qualità della parte. I diametri esterni dei tubi in queste applicazioni sono generalmente compresi tra Ø4–Ø25mm con tolleranze angolari strette.
Produzione di componenti aerospaziali
Per componenti di linee idrauliche e di carburante aerospaziali, Macchina piegatubi per tubi NC fornisce la precisione e la tracciabilità del programma richieste dagli standard di qualità come AS9100. Gli operatori possono memorizzare e richiamare parametri di ritorno elastico specifici del materiale per titanio, acciaio inossidabile e leghe di alluminio, garantendo risultati di piegatura coerenti tra lotti di materiali con proprietà meccaniche leggermente variabili.
Tubi industriali generali e HVAC
La piegatura di tubi in rame per refrigerazione, la fabbricazione di linee idrauliche industriali e la formatura di tubi per mobili traggono tutti vantaggio dall'equilibrio tra precisione, flessibilità e costi della testa singola NC. Le officine di lavorazione apprezzano particolarmente la capacità di memorizzare centinaia di programmi per diverse parti del cliente e di richiamarli immediatamente, riducendo al minimo i tempi di configurazione tra i lavori.
Macchina piegatubi per tubi NC vs. macchina piegatubi CNC: scegliere la giusta tecnologia
La decisione tra macchina piegatubi NC e CNC dipende principalmente dai requisiti di tolleranza delle parti, dal volume di produzione, dalla complessità delle parti e dal budget. Entrambe le tecnologie sono appropriate per diversi segmenti di mercato:
- Scegli la piegatrice per tubi NC quando: è accettabile una tolleranza dell'angolo di piegatura di ±0,3°; le parti hanno fino a 8-10 pieghe; i volumi di produzione sono medi (5.000–50.000 pezzi per turno all'anno per codice articolo); e il budget di capitale è un vincolo primario.
- Scegli la piegatura completamente elettrica CNC quando: i requisiti di tolleranza sono ±0,1° o più ristretti; le parti richiedono matrici multi-stack (2–4 raggi per parte); è necessaria una produzione automatizzata di grandi volumi con integrazione robotica; oppure il servocontrollo completo a circuito chiuso è imposto dagli standard di qualità.
Per molti fornitori automobilistici di medio livello e officine di precisione, una macchina NC a testa singola rappresenta la soluzione ottimale in termini di rapporto costi-prestazioni, offrendo controllo digitale, memorizzazione dei programmi e ripetibilità a una frazione dell'investimento richiesto per un sistema CNC completamente servo.
Domande comuni sulla piegatrice per tubi NC
Una macchina piegatubi NC può gestire geometrie di tubi multipiano 3D?
SÌ. Le macchine NC a testa singola con asse B (rotazione del tubo) possono produrre configurazioni di tubi multipiano 3D complete ruotando il tubo fino al corretto orientamento angolare tra le curve. L'operatore inserisce i valori Y, B e C per ciascuna piega nel controllo NC e la macchina esegue automaticamente la sequenza. Parti con un massimo di 8-12 curve su più piani vengono normalmente prodotti su macchine monotesta a controllo numerico.
Come posso impostare la compensazione del ritorno elastico su una piegatrice NC?
La compensazione del ritorno elastico sulle macchine a controllo numerico viene generalmente impostata piegando un pezzo di prova, misurando l'angolo effettivo dopo il ritorno elastico e inserendo un fattore di correzione nel controllo. Il sistema NC aggiunge questa correzione a tutte le pieghe successive per quel programma. Una volta stabilito per una determinata combinazione di materiale e raggio, il fattore di correzione viene memorizzato nel programma e applicato automaticamente ai futuri cicli di produzione, eliminando la riqualificazione quando lo stesso lavoro viene ripetuto.
Che manutenzione richiede una piegatrice idraulica NC?
Le principali attività di manutenzione includono: sostituzione dell'olio idraulico e del filtro ogni 2.000 ore di funzionamento ; lubrificazione dei cuscinetti dei bracci di piega e delle rotaie del carrello ogni 500 ore; ispezione e sostituzione delle superfici di usura degli utensili (inserti di serraggio, cuscinetti di pressione) ogni 50.000–200.000 cicli di piegatura a seconda dell'abrasività del materiale; e verifica trimestrale della calibrazione dei sistemi di misura angolari. Un programma strutturato di manutenzione preventiva riduce in genere i tempi di inattività non pianificati 40–60% .
